Porovnání charakteristik planetových a šnekových převodovek

Reduktor je mezilehlý mechanismus spojující zdroj energie a pohon, přizpůsobující rychlost a přenos točivého momentu. Existuje mnoho typů reduktorů, včetně harmonických reduktorů, RV reduktorů, planetové převodovky a šnekové převodovky.

Mezi těmito typy reduktorů jsou planetové reduktory a šnekové redukce velmi běžné v mechanických převodovkách a průmyslové automatizaci a jsou hlavními produkty společnosti Shanghai SGR Heavy Industry Machinery Co., Ltd., dlouho zavedeného výrobce reduktorů. S více než 15 lety zkušeností v oblasti výzkumu a vývoje a výroby průmyslových reduktorů sestavil SGR podrobné srovnání mezi planetovými reduktory a šnekovými reduktory.

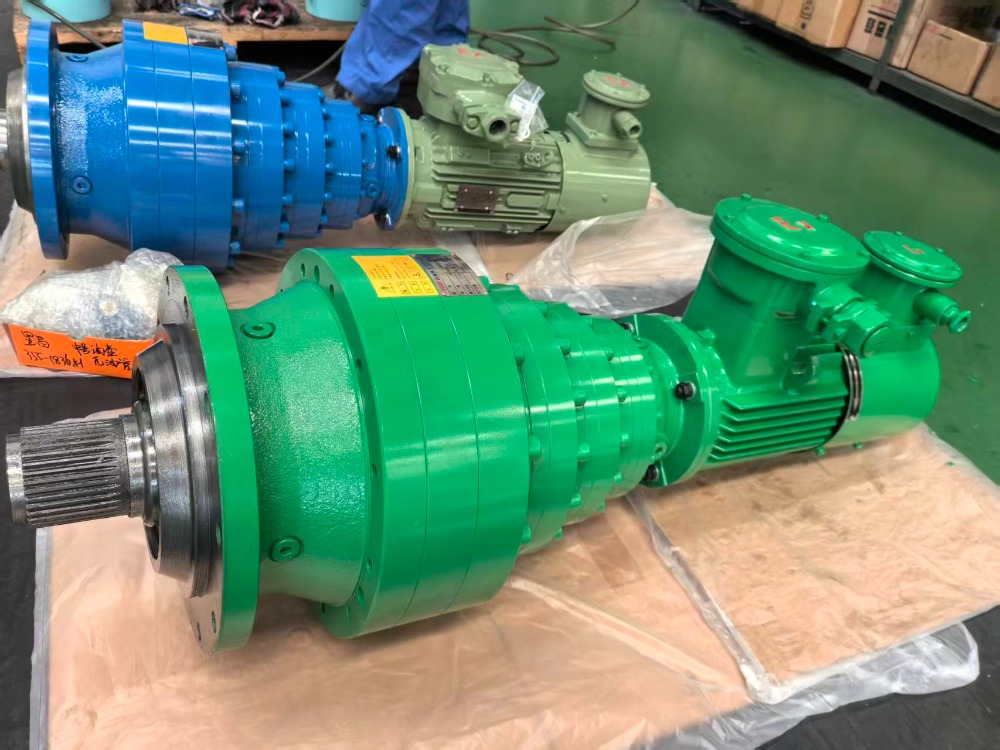

(1) Planetová převodovka

Planetový reduktor je mechanické převodové zařízení sestávající z centrálního kola, planetových kol, planetového unašeče a vnitřního věncového kola. Přenáší výkon otáčením řady planetových ozubených kol kolem centrálního centrálního kola a může dosáhnout velkého účinku zesílení točivého momentu na relativně malém prostoru.

Čtyři hlavní vlastnosti planetového reduktoru:

1. Vysoká účinnost přenosu a kompaktní struktura

Účinnost převodu planetových reduktorů je obvykle nad 90 %, s nízkou energetickou ztrátou a vysokou účinností převodu. Planetové převodovky využívají systém planetových převodů s relativně kompaktní konstrukcí, díky čemuž jsou vhodné pro scénáře aplikací s omezeným prostorem.

2. Široký rozsah převodového poměru a silná nosnost

Planetové převodovky mohou dosáhnout většího převodového poměru kombinací ozubených kol různých velikostí. Protože více ozubených kol pracuje současně, mají planetové reduktory vyšší únosnost a snesou větší radiální a axiální zatížení.

3. Dobrá stabilita a přesné ovládání

Ozubená kola v planetovém reduktoru jsou rovnoměrně rozložena a zatížení každé součásti je vyvážené, což vede k lepší stabilitě a plynulosti. V současné době většina planetových reduktorů používá konstrukci s nízkou vůlí, která snižuje vůli, zlepšuje přesnost převodu a zajišťuje přesnost a stabilitu převodu při dlouhodobém provozu.

4.Dlouhá životnost a široké použití

Rovnoměrná síla působící na ozubená kola a vysoce kvalitní výrobní proces dávají planetovému reduktoru dlouhou životnost.

Například ozubená kola planetových reduktorů SGR jsou vyrobena z 20CrMnTi, nauhličována a kalena, poté broušena. Nabízejí výhody, jako je vícezubé rozložení zátěže, stabilní a spolehlivý provoz a vysoká mechanická účinnost. Planetové převodovky SGR jsou široce používány v různých průmyslových odvětvích, včetně stavebních strojů, námořních pomocných strojů, těžebních strojů a strojů pro tisk a barvení textilu.

(2) Šnekový převod

Šnekový reduktor dosahuje snížení rychlosti a zesílení točivého momentu mezi vstupním a výstupním hřídelem prostřednictvím záběru šnekového kola a šneku. Šnekové kolo je ozubené kolo šroubovitého tvaru, zatímco šnek je převodová hřídel, obvykle ve tvaru spirály. Tento záběr mezi těmito dvěma dává šnekovému reduktoru jeho jedinečné převodové vlastnosti.

Čtyři hlavní vlastnosti šnekového převodu:

1. Kompaktní struktura, může dosáhnout velkého redukčního poměru

Šnekové převodovky vyžadují pouze šnekové kolo a šnek, díky čemuž jsou relativně kompaktní. Obvykle mají velký redukční poměr v rozmezí od 10:1 do 100:1 nebo dokonce vyšší, což umožňuje vysoký výstupní točivý moment a je vhodné pro aplikace vyžadující vysoký výstupní výkon.

2.Unikátní samosvornost

Šnekové převodovky mají silnou samosvornou vlastnost, která zabraňuje otáčení šneku zpětným pohonem šnekového kola. Tím se zvyšuje bezpečnost a jsou velmi užitečné v aplikacích, kde je nutné zabránit volnému pádu břemene. Samosvorná funkce také snižuje výskyt nehod v mechanické a průmyslové oblasti.

3. Odolné proti opotřebení a trvanlivé, dlouhá životnost

Nyní na trhu jsou šnekové převodovky obvykle vyrobeny z bronzu nebo jiných materiálů odolných proti opotřebení, které nabízejí vynikající odolnost proti opotřebení a trvanlivost. Tyto materiály jsou vhodné pro dlouhodobé provozní podmínky s vysokým zatížením a prodlužují životnost šnekového převodu.

Kromě toho šnekové kolo ve šnekovém reduktoru typicky využívá profil evolventního zubu. Tato konstrukce zajišťuje hladší záběr mezi šnekem a šnekovým kolem, snižuje rázy a vibrace, čímž zlepšuje účinnost převodu a životnost.

4. Hladký provoz a nízká hlučnost

U šnekových převodovek je záběr mezi šnekovým kolem a šnekem velmi hladký, čímž se snižuje hluk. Kromě toho jsou moderní šnekové převodovky obecně vyráběny na CNC obráběcích strojích, které zajišťují základní rozměrovou přesnost a přesnost profilu zubů šnekového a šnekového kola a výrazně snižují vibrace a hluk během provozu.

Například šnek reduktoru šnekového převodu SGR je vyroben z 20CrMnTi, nauhličován a kalen, poté broušen, a šnekové kolo je vyrobeno z vysoce výkonné bronzové slitiny, což má za následek dlouhodobou odolnost proti opotřebení, vysokou účinnost převodu a dlouhou životnost.

Ve srovnání s podobnými páry válcových šnekových a šnekových převodů nabízí výrazně zlepšenou nosnost a účinnost převodu. Vyznačuje se také mechanickou samosvorností při vysokých rychlostních poměrech, což účinně zvyšuje bezpečnost strojů. SGR ve spolupráci s příslušnými univerzitami prováděla systematický výzkum designu, procesu, výroby, montáže a testování v naději, že podpoří vývoj a propagaci této inovativní přenosové technologie vynalezené Číňany. Montážní rozměry jsou zaměnitelné s CAVEX® Worm-Gear Units od zahraniční společnosti a klíčové komponenty převodovky lze také přizpůsobit.

(3) Rozdíly v oblastech použití dvou reduktorů

Planetové převodovky jsou vhodné pro aplikace, které vyžadují vysokou účinnost převodu, přesné převody a malý převodový poměr. Specifické oblasti použití a zařízení často zahrnují: automatizované výrobní linky, rypadla, jeřáby, důlní zařízení, větrné turbíny, zařízení na zpracování potravin, textilní stroje, tiskařské stroje atd.

Šnekové převodovky jsou vhodné pro průmyslová a mechanická pole, která vyžadují velký točivý moment, silnou samosvornost a velký redukční poměr. Specifické oblasti použití zahrnují: jeřáby, navijáky, výtahy, zvedací plošiny, systémy dopravníkových pásů, balicí stroje, zařízení na zpracování potravin, chemická zařízení, tiskařská zařízení a některé zemědělské stroje.

Planetové převodovky a šnekové převodovky mají každý své vlastní jedinečné výhody a použitelné scénáře. V průmyslových a mechanických aplikacích, který reduktor by měl být vybrán, nakonec závisí na konkrétních potřebách aplikace a požadavcích pracovního prostředí. (Autor, SGR, Angie Zhang)
