Pochopení šnekových převodovek s dvojitým obalem: Hluboký ponor do designu a aplikace

Ve světě přenosu výkonu je dosažení vysokého točivého momentu a hladkého provozu v kompaktním prostoru neustálou technickou výzvou. Mezi různými řešeními, dvouplášťová šneková převodovka vyniká jako unikátní a vysoce efektivní design pro náročné aplikace. Na rozdíl od standardních šnekových převodů nabízí tato konfigurace výrazně zvýšený povrchový kontakt mezi šnekem a převodem, což vede k vynikající nosnosti a odolnosti. Tento článek poskytuje komplexní průzkum technologie šnekových převodů s dvojitým obalem, jejích výhod, ideálních případů použití a kritických kritérií výběru, které vám pomohou pochopit její klíčovou roli v moderních strojích.

Co je šnekový převod s dvojitým obalem?

Pohon šnekovým převodem s dvojitým obalem je specializovaný typ převodového systému, kde šnek (šroub) i šnekové kolo (kolo) mají hrdlo nebo tvar přesýpacích hodin. To znamená, že šnek se omotá kolem ozubeného kola a současně ozubené kolo obalí šnek. Toto dvojité obalování vytváří mnohem větší oblast kontaktu mezi protilehlými zuby ve srovnání se sadou s jednoduchým obalem nebo s válcovým šnekovým kolem. Primární výhodou této složité konstrukce je její schopnost přenášet výjimečně vysoké kroutící momenty bez kompromisů v kompaktnosti vlastní konstrukcím šnekových převodů. Složitá geometrie vyžaduje přesnou výrobu, ale odměňuje se bezkonkurenčním výkonem v drsném prostředí.

• Zvětšená kontaktní plocha: Konstrukce s hrdlem umožňuje více zubům sdílet zatížení současně, čímž se drasticky snižuje namáhání jednotlivých zubů ozubeného kola.
• Precizní výroba: Výroba těchto součástí vyžaduje pokročilé CNC stroje a přísnou kontrolu kvality, aby bylo zajištěno dokonalé spojení a optimální výkon.
• Vynikající rozložení zátěže: Zátěž se nesoustředí na jeden bod, ale je rozložena po širší ploše, čímž se minimalizuje opotřebení.

Klíčové výhody šnekových převodů s dvojitým obalem

Jedinečná geometrie dvouplášťová šneková převodovka se promítá do několika odlišných provozních výhod, které z něj činí preferovanou volbu pro náročné aplikace. Tyto převodovky jsou navrženy tak, aby vynikaly tam, kde by ostatní mohly selhat, a nabízejí kombinaci výkonu, spolehlivosti a dlouhé životnosti. Následující body podrobně popisují hlavní výhody, které odlišují tuto konstrukci převodovky od jejích protějšků.

• Vyšší točivý moment: Zvětšená kontaktní plocha umožňuje systému zvládat rázová zatížení a udržovat vysoký točivý moment efektivněji než standardní šnekové převody.
• Zvýšená odolnost a životnost: Se sníženým namáháním na jednotku plochy dochází k menšímu opotřebení součástí, což vede k delší provozní životnosti a sníženým nárokům na údržbu.
• Kompaktní design pro vysoké redukční poměry: Poskytují vysoké jednostupňové redukční poměry v relativně malém balení, čímž šetří cenný prostor v uspořádání strojů.
• Tišší provoz: Hladké zapojení několika zubů často vede k tiššímu a plynulejšímu výkonu, což je kritické v prostředích citlivých na hluk.

Srovnání: Double-Enveloping vs. Standard Worm Gears

Při výběru převodovky je zásadní pochopení výkonnostních rozdílů mezi dvouplášťovým a standardním válcovým šnekovým převodem. Níže uvedená tabulka uvádí hlavní rozdíly, které ovlivňují vhodnost aplikace.

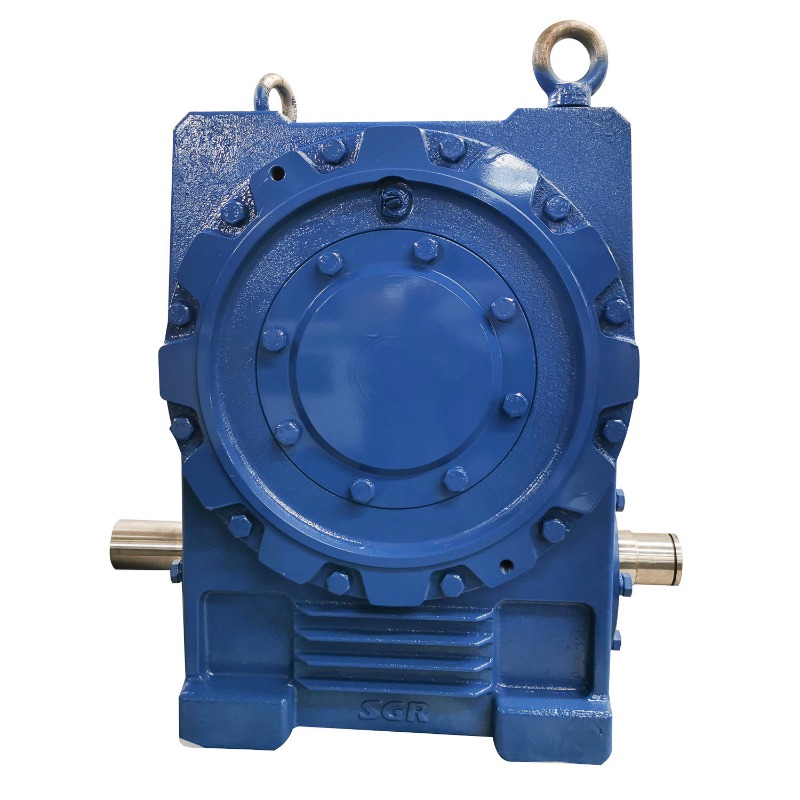

Vysoce účinný šnekový reduktor s dvojitým obalem

Optimalizace výkonu s dvojitým designem ozubeného kola

Chcete-li plně využít schopnosti a konstrukce ozubeného kola s dvojitým obalem , je třeba pečlivě zvážit několik faktorů. Optimalizace není jen o výběru převodovky; jde o jeho správnou integraci do systému. Správné vyrovnání, mazání a tepelné řízení jsou rozhodující pro dosažení slibovaného výkonu a životnosti. Ignorování těchto aspektů může negovat přirozené výhody této robustní konstrukce.

• Přesné zarovnání: Nesouosost je primární příčinou selhání. Tyto jednotky musí být instalovány s mimořádnou opatrností, aby bylo zajištěno, že šnek a ozubené kolo jsou vzájemně dokonale umístěny.
• Pokročilé mazací systémy: Vysoký kluzný kontakt vytváří teplo. Speciální mazací systém s vysoce kvalitním olejem s vysokou viskozitou je nezbytný pro snížení tření, odvod tepla a prevenci opotřebení.
• Tepelný management: Pro nepřetržité provozy s vysokým zatížením mohou být nezbytné externí způsoby chlazení, jako jsou ventilátory nebo výměníky tepla, aby se udržely optimální provozní teploty.
• Výběr materiálu: Šnek je obvykle vyroben z kalené oceli, zatímco ozubené kolo je často vyrobeno z měkčí bronzové slitiny, aby bylo možné efektivně zvládat tření a opotřebení.

Průmyslové aplikace vysoce výkonných šnekových převodovek

Robustní povaha vysoce výkonné šnekové převodovky činí z nich nepostradatelné v průmyslových odvětvích, kde je zařízení tlačeno na své limity. Jejich schopnost poskytovat masivní točivý moment na kompaktním půdorysu a odolávat náhlým rázovým zatížením z nich činí základní kámen těžkých strojů. Od přemisťování nesmírných závaží při těžbě po přesné polohování v letectví jsou tyto převodovky neopěvovanými hrdiny řízení pohybu.

• Těžba a zpracování nerostů: Používá se u pohonů dopravníků, drtičů a kladkostrojů, kde je spolehlivost při extrémním zatížení nesmlouvavá.
• Stavební vybavení: Nezbytné pro otočné pohony rypadel, mechanismy vyrovnávání jeřábů a bubny míchaček na beton.
• Manipulace s materiálem:
• Ocelárny a válcovny: Používá se u válečkových stolů a manipulátorů, které manipulují s rozžhaveným kovem pod obrovskou silou.
• Letectví a obrana: Nachází se v raketových odpalovacích systémech a družicových polohovacích mechanismech, které vyžadují přesný pohyb při vysokém zatížení.

Výběr převodovky s vysokým točivým momentem

Výběr správného převodovka s vysokým točivým momentem je zásadní rozhodnutí, které má dopad na efektivitu, náklady a spolehlivost celého vašeho systému. Proces výběru přesahuje pouhé přezkoumání jmenovitých točivých momentů a zahrnuje holistický pohled na požadavky aplikace, podmínky prostředí a náklady životního cyklu. Metodický přístup zajišťuje, že získáte převodovku, která je nejen adekvátní, ale také optimální pro vaše specifické potřeby.

• Definujte charakteristiky zatížení: Analyzujte povahu zátěže (konstantní, proměnná, rázová), její velikost a požadovaný rozběhový moment.
• Určete redukční poměr a výstupní rychlost: Vypočítejte potřebný poměr pro dosažení požadované výstupní rychlosti z otáček vašeho vstupního motoru.
• Posoudit podmínky prostředí: Zvažte faktory, jako je okolní teplota, přítomnost prachu nebo vlhkosti a dostupný prostor pro instalaci.
• Vyhodnoťte servisní faktor: Vždy vybírejte převodovku se servisním faktorem, který zohledňuje potenciální přetížení a náročnost vaší aplikace.
• Zvažte náklady životního cyklu: Podívejte se nad rámec původní kupní ceny. Faktor v očekávaných nákladech na údržbu, energetickou účinnost a dobu mezidobí.

Klíčové specifikace ke kontrole

Při kontrole datových listů výrobce pro a reduktor otáček šnekového převodu , věnujte zvýšenou pozornost těmto kritickým specifikacím, abyste zajistili dokonalou shodu pro vaši aplikaci.

FAQ

Jaký je hlavní rozdíl mezi jednoduchým a dvouplášťovým šnekovým převodem?

Zásadní rozdíl spočívá v jejich geometrii. V sadě šnekového soukolí s jednou obálkou (nebo válcového) je pouze šnekové kolo hrdlo, aby částečně ovinulo válcový šnek. V a dvouplášťová šneková převodovka , šnek i ozubené kolo jsou hrdlové. Vznikne tak červ ve tvaru přesýpacích hodin, který se omotá kolem ozubeného kola, a ozubené kolo, které současně obalí červ. Toto dvojité obalování má za následek výrazně větší kontaktní plochu mezi zabírajícími zuby, což je klíčem k jeho vyšší kapacitě točivého momentu a odolnosti ve srovnání s konstrukcí s jednoduchým obalem.

Proč jsou dvouplášťové šnekové převodovky dražší?

Vyšší náklady na a dvouplášťová šneková převodovka je přímo přičítána jeho složitému výrobnímu procesu. Tvarovaná geometrie šneku a ozubeného kola ve tvaru přesýpacích hodin je extrémně náročná na výrobu. Vyžaduje specializované, přesné CNC stroje a přísnou kontrolu kvality, aby bylo zajištěno, že tyto dvě součásti dokonale zapadnou do velké kontaktní plochy. Dodatečný čas obrábění, odborné znalosti a kontrolní procesy, které jsou součástí vytvoření této přesné konjugované akce, přispívají k vyšším počátečním nákladům než u standardních šnekových převodovek, i když je to často odůvodněno jejich vynikajícím výkonem a dlouhou životností v náročných aplikacích.

Jak mohu udržovat pohon se šnekovým převodem s dvojitým obalem?

Udržování a dvouplášťový pohon šnekovým převodem je zaměřena na správné mazání a sledování stavu. Za prvé je důležité použít přesný typ a viskozitu maziva specifikovanou výrobcem, protože vysoký kluzný kontakt je zcela závislý na robustním olejovém filmu. Pravidelně kontrolujte hladinu oleje a hledejte známky kontaminace nebo degradace. Za druhé, sledujte provozní teplotu a poslouchejte změny zvuku, protože přehřátí nebo neobvyklý hluk mohou indikovat nesouosost, přetížení nebo problémy s mazáním. Nakonec dodržujte přísný plán preventivní údržby pro výměny oleje a kontroly, abyste proaktivně řešili opotřebení a zajistili maximální životnost.

Lze použít šnekovou převodovku pro zpětný chod nebo přidržení nákladu?

Ano, jedna z inherentních výhod jakékoli konstrukce šnekového převodu, včetně dvojitá obálka typu, je jeho přirozená schopnost bránit jízdě vzad. Díky vysokému tření a specifickému úhlu závitu šneku je systém typicky samosvorný. To znamená, že síla působící na výstupní hřídel (převodové kolo) nemůže zpětně pohánět vstupní hřídel (šnek). Tato funkce dělá reduktor otáček šnekového převodus vynikající pro aplikace, jako jsou dopravníky na svahu, zvedáky a výtahy, kde je vyžadován přídržný mechanismus odolný proti selhání, aby se zabránilo nekontrolovatelnému sestupu nákladu v případě výpadku napájení.

Jaké jsou známky selhání u vysoce výkonné šnekové převodovky?

Rozpoznání časných známek selhání v a odolná šneková převodovka může zabránit katastrofálním prostojům. Mezi klíčové indikátory patří znatelné zvýšení provozní teploty, které často poukazuje na problémy s mazáním nebo přetížení. Neobvyklé zvuky, jako je skřípání, klepání nebo nadměrné kňučení, naznačují opotřebení, důlky nebo nesouosost zubů ozubeného kola. Viditelné úniky oleje kolem těsnění indikují selhání těsnění, což může vést k nedostatečnému mazání. Konečně, ztráta přesnosti polohy nebo zvýšení vůle (volný pohyb) na výstupním hřídeli jsou jasné mechanické známky vnitřního opotřebení, které vyžadují okamžité vyšetření a údržbu.
