Rozdíl mezi koaxiálními a pravoúhlými planetovými převodovkami

Planetové převodovky představují jedno z nejúčinnějších a nejkompaktnějších řešení pro přenos síly v průmyslových strojích. Pochopení základních rozdílů mezi koaxiální a pravoúhlou konfigurací je klíčové pro výběr optimálního systému pro konkrétní aplikace. Tato obsáhlá příručka prozkoumává provozní principy, výkonnostní charakteristiky a ideální případy použití a zároveň zdůrazňuje, jak se specializovaným výrobcům líbí Shanghai SGR Heavy Industry Machinery Co., Ltd. využít pokročilé inženýrství k poskytování vysoce výkonných řešení.

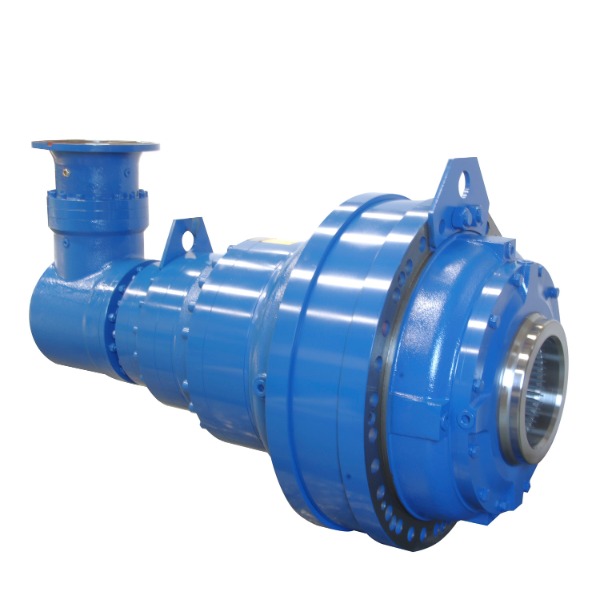

Přírubový vstup Pravoúhlý Velký výstupní moment Planetová převodovka s motorem

Pochopení základů planetové převodovky

Před zkoumáním konkrétních konfigurací je nezbytné pochopit základní principy, díky nimž jsou systémy planetových převodů jedinečně efektivní v mnoha průmyslových odvětvích. Planetová převodovka, známá také jako planetová převodovka, obsahuje centrální centrální kolo, více planetových kol namontovaných na unašeči a vnější věnec, který je v záběru s planetami. Toto uspořádání vytváří více silových cest a rozděluje zatížení na několik kontaktních bodů pro výjimečnou hustotu točivého momentu a účinnost.

• Kompaktní přenos síly s vysokým poměrem točivého momentu k hmotnosti
• Více silových cest, které rozdělují zatížení do několika záběrů ozubených kol
• Vynikající účinnost díky minimalizovanému kluznému tření
• Možnost přesného polohování s minimální vůlí
• Vynikající tlumení nárazů díky sdílení zátěže

Základní komponenty a jejich funkce

Každý planetový převodový systém se skládá z několika kritických součástí, které pracují v harmonii a efektivně přenášejí výkon. Centrální vstupní soukolí slouží jako centrální vstupní součást, zatímco planetová kola se kolem něj otáčejí a současně zabírají jak s centrálním, tak s věncovým kolem. Sestava nosiče planet spojuje planety a poskytuje výstup ve většině standardních konfigurací, i když různá uspořádání mohou vytvářet různé poměry rychlosti a směry.

• Centrální kolo: Centrální součást, která přijímá vstupní energii
• Planetová kola: Obvykle tři nebo více ozubených kol, která obíhají kolem centrálního kola
• Planetový nosič: Konstrukční prvek, který drží planetová kola na místě
• Ozubený věnec: Vnější ozubené kolo s vnitřními zuby, které obklopuje systém
• Výstupní mechanismus: Liší se podle konfigurace (nosič, prstenec nebo slunce)

Koaxiální planetové převodovky: Konstrukce a aplikace

Koaxiální planetové převodovky mají vstupní a výstupní hřídele zarovnané podél stejné rotační osy, což vytváří přímou cestu přenosu výkonu s výjimečnou účinností. Tato konfigurace je zvláště ceněna v aplikacích, kde jsou primárními požadavky prostorová omezení a jednoduchost zarovnání. Přirozená symetrie koaxiálních konstrukcí přispívá k vyváženému rozložení zátěže a minimálním vibracím, díky čemuž jsou ideální pro přesné aplikace.

• Vstupní a výstupní hřídel sdílí stejnou rotační osu
• Výjimečná účinnost (často 97 % nebo vyšší na stupeň)
• Kompaktní radiální rozměry s vysokou hustotou výkonu
• Minimální tvorba vibrací a hluku
• Zjednodušené postupy montáže a vyrovnání

Výkonové charakteristiky koaxiálních konstrukcí

Výkonové výhody koaxiálních planetových převodovek je činí vhodnými pro náročné aplikace v různých průmyslových odvětvích. Jejich vysoká účinnost pramení z minimální ztráty výkonu prostřednictvím záběrů ozubených kol, zatímco jejich kompaktní tvar umožňuje integraci do prostorově omezených prostředí. Vyvážená povaha planetárních systémů přirozeně snižuje vibrace, což přispívá k delší životnosti součástí a lepší provozní stabilitě.

Pravoúhlé planetové převodovky: Konstrukce a aplikace

Pravoúhlé planetové převodovky obsahují kuželový převodový stupeň, který přesměrovává přenos výkonu o 90 stupňů, čímž vytváří všestranná řešení pro aplikace s kolmými požadavky na vstup a výstup. Tato konfigurace kombinuje robustnost planetového soukolí se směrovou flexibilitou kuželových ozubených kol a nabízí jedinečné výhody při optimalizaci uspořádání strojního zařízení. The pravoúhlá planetová převodovka Konstrukce je zvláště výhodná, když musí být hnací stroj umístěn rovnoběžně s poháněnou součástí.

• 90stupňový přenos energie mezi vstupem a výstupem
• Prostorově úsporná konfigurace pro konkrétní uspořádání strojů
• Kombinace technologií planetových a kuželových převodů
• Vynikající flexibilita montáže ve stísněných prostorách
• K dispozici v různých výstupních konfiguracích (plná hřídel, dutá hřídel)

Výkonové charakteristiky pravoúhlých konstrukcí

Pravoúhlé planetové převodovky poskytují jedinečné výkonnostní charakteristiky, díky kterým jsou nepostradatelné ve specifických aplikacích. Začlenění stupně s kuželovým ozubením přináší různé úvahy o účinnosti a zároveň poskytuje neocenitelnou směrovou flexibilitu. Pochopení těchto výkonnostních parametrů je nezbytné pro správnou aplikaci a výběr.

Srovnávací analýza: Koaxiální vs. pravoúhlé planetové převodovky

Výběr mezi koaxiálními a pravoúhlými planetovými převodovkami vyžaduje pečlivé zvážení požadavků aplikace, prostorových omezení a priorit výkonu. Každá konfigurace nabízí odlišné výhody, díky kterým se lépe hodí pro konkrétní scénáře. Tato srovnávací analýza zkoumá kritické rozdíly, aby poskytla informace pro proces výběru.

• Rozdíly v uspořádání hřídelí a jejich vliv na konstrukci stroje
• Porovnání účinnosti napříč provozními rozsahy
• Hustota točivého momentu a možnosti přenosu výkonu
• Výhody a omezení specifické pro aplikaci
• Úvahy o nákladech v průběhu životního cyklu zařízení

Porovnání účinnosti a přenosu výkonu

Účinnost představuje jeden z nejvýznamnějších rozdílů mezi koaxiálními a pravoúhlými planetovými převodovkami. Přímá napájecí cesta koaxiálních konstrukcí minimalizuje energetické ztráty, zatímco pravoúhlé konfigurace vykazují další ztráty na rozhraní kuželových kol. Tento rozdíl v účinnosti se stává stále důležitějším u aplikací s vysokým cyklem, kde spotřeba energie významně ovlivňuje provozní náklady.

Pokyny pro výběr specifických aplikací

Optimální volba mezi koaxiálními a pravoúhlými planetovými převodovkami silně závisí na požadavcích a omezeních konkrétní aplikace. Koaxiální konstrukce obvykle vynikají v aplikacích vyžadujících maximální účinnost a přímý přenos energie, zatímco pravoúhlé konfigurace řeší specifické prostorové problémy. Pochopení těchto aplikačních pokynů zajišťuje správný výběr převodovky pro dlouhodobou spolehlivost a výkon.

• Koaxiální přednost pro: požadavky na vysokou účinnost, aplikace s přímým pohonem
• Pravý úhel preferován pro: prostorově omezená uspořádání, přenos síly 90°
• Obě konfigurace jsou vhodné pro: aplikace s vysokým točivým momentem, přesné polohování
• Zvláštní ohledy pro: drsná prostředí, přístupnost údržby
• Nákladové faktory životního cyklu: počáteční investice vs. provozní efektivita

Pokročilé inženýrství v moderních planetových převodových systémech

Současná konstrukce planetové převodovky zahrnuje pokročilé konstrukční principy a výrobní technologie pro dosažení bezprecedentní úrovně výkonu. Firmy jako Shanghai SGR Heavy Industry Machinery Co., Ltd. využívat sofistikované systémy optimalizace návrhu a přesná výrobní zařízení k výrobě převodovek, které splňují náročné průmyslové standardy. Jejich výzkumný a vývojový tým, složený z PhD a senior inženýrů, vyvinul specializované systémy včetně Planetová převodovka a plánovací systém optimalizace planárního dvojitého šnekového převodu.

• Pokročilá optimalizace profilu zubů pro rozložení zatížení
• Precizní výroba na CNC strojích
• Komplexní testování pomocí systémů pro testování výkonu a účinnosti
• Inovativní materiály a procesy tepelného zpracování
• Integrované systémy návrhu, výroby a technických služeb

Inovace v designu planetární převodovky s nízkou hlučností

Snížení hluku představuje významné zaměření ve vývoji moderních planetových převodovek, zvláště když průmyslová odvětví zavádějí přísnější normy pro pracoviště a životní prostředí. Pokročilé inženýrské přístupy zahrnují optimalizované úpravy zubů, přesné výrobní tolerance a specializované techniky tlumení vibrací. Pronásledování planetová převodovka s nízkou hlučností řešení se stala konkurenčním odlišovačem mezi předními výrobci.

• Přesné broušení ozubení pro optimální záběrové vlastnosti
• Pokročilý výběr ložisek a montážní techniky
• Optimalizace konstrukce skříně pro tlumení vibrací
• Konstrukce mazacího systému pro snížení hluku
• Komplexní testování s akustickým měřicím zařízením

Výběr správné planetové převodovky pro vaši aplikaci

Správný výběr planetové převodovky vyžaduje systematické hodnocení mnoha technických parametrů a provozních úvah. Kromě základního koaxiálního a pravoúhlého rozhodnutí musí inženýři zvážit požadavky na točivý moment, rychlostní poměry, podmínky prostředí a očekávání životního cyklu. Tento rámec výběru pomáhá identifikovat optimální konfiguraci a zároveň se vyhnout běžným nástrahám ve specifikaci převodovky.

• Komplexní posouzení požadavků na točivý moment a otáčky
• Analýza montážních a prostorových omezení
• Hodnocení faktorů prostředí a pracovního cyklu
• Zohlednění požadavků na údržbu a dostupnost
• Analýza celkových nákladů na vlastnictví nad rámec počáteční kupní ceny

Vývoj technických specifikací

Vytvoření komplexních technických specifikací představuje kritický krok v procesu výběru planetové převodovky. Dobře definované specifikace zajišťují, že zvolená převodovka bude spolehlivě fungovat po celou dobu své zamýšlené životnosti při splnění všech aplikačních požadavků. Tento proces by měl zahrnovat jak výkonnostní parametry, tak fyzikální vlastnosti.

FAQ

Jaká je typická životnost planetové převodovky?

Životnost planetové převodovky se výrazně liší v závislosti na podmínkách použití, postupech údržby a charakteristikách zatížení. Za správných provozních podmínek s vhodnou údržbou dosahují vysoce kvalitní planetové převodovky běžně 20 000 hodin životnosti. Mezi kritické faktory ovlivňující životnost patří správné mazání, provozní teploty v rámci konstrukčních limitů, zamezení rázovému zatížení překračujícímu jmenovitou kapacitu a přesnost seřízení. Výrobci mají rádi Shanghai SGR Heavy Industry Machinery Co., Ltd. konstruovat jejich převodovky pro prodlouženou životnost díky robustní konstrukci, prémiovým materiálům a precizní výrobě.

Jak planetová převodovka dosahuje vysoké hustoty točivého momentu?

Planetové převodovky dosahují výjimečné hustoty točivého momentu díky své jedinečné architektuře rozdělování výkonu. Na rozdíl od konvenčních uspořádání ozubených kol, která přenášejí výkon prostřednictvím jednoho záběru ozubených kol, planetové systémy rozdělují točivý moment na více planetových kol současně. Toto sdílení zátěže umožňuje kompaktnější konstrukce při vyšších hodnotách točivého momentu. Koaxiální uspořádání navíc vytváří vyvážené rozložení sil, které minimalizuje zatížení ložisek a namáhání pouzdra, což dále přispívá ke kompaktním rozměrům. The planetová převodovka s vysokým točivým momentem konfigurace představuje jedno z prostorově nejúčinnějších dostupných řešení přenosu energie.

Mohou být planetové převodovky použity ve vysoce přesných aplikacích?

Absolutně. Planetové převodovky jsou výjimečně vhodné pro vysoce přesné aplikace, pokud jsou vyráběny s vhodnými tolerancemi a přesnými součástmi. Mezi klíčové ukazatele přesnosti patří nízká vůle (u přesných modelů často pod 1 úhlovou min), vysoká torzní tuhost a vynikající opakovatelnost polohy. Pro aplikace vyžadující extrémní přesnost, specializované přesná planetová převodovka konstrukce zahrnují prvky, jako jsou předepnutá ložiska, přesná broušená ozubená kola a optimalizované profily zubů. Díky těmto vlastnostem jsou planetové převodovky ideální pro robotiku, letecký průmysl, lékařská zařízení a další aplikace vyžadující přesné řízení pohybu.

Jakou údržbu vyžadují planetové převodovky?

Planetové převodovky vyžadují relativně minimální údržbu ve srovnání s mnoha jinými komponenty pro přenos výkonu, ale správná péče výrazně prodlužuje životnost. Činnosti primární údržby zahrnují pravidelné mazání podle specifikací výrobce, pravidelnou kontrolu integrity těsnění a sledování neobvyklého hluku nebo zvýšení teploty. Moderní údržba planetové převodovky praxe klade důraz na monitorování založené na stavu spíše než na výměnu v pevných intervalech, přičemž využívá analýzu vibrací, analýzu oleje a tepelné monitorování k předvídání potřeb údržby dříve, než dojde k poruše.

Jak si mohu vybrat mezi řadovou a pravoúhlou planetovou převodovkou?

Výběr mezi řadovými (koaxiálními) a pravoúhlými planetovými převodovkami primárně závisí na prostorových omezeních a požadavcích na účinnost ve vaší konkrétní aplikaci. Koaxiální konstrukce nabízí vyšší účinnost a obvykle větší hustotu točivého momentu, díky čemuž jsou ideální, když je vyrovnání vstupu a výstupu přímočaré. Pravoúhlé konfigurace řeší prostorové problémy, kdy musí být hnací stroj umístěn kolmo k hnané součásti, i když s mírným kompromisem v účinnosti díky dodatečnému stupni kuželového převodu. Při tomto zásadním rozhodnutí o výběru zvažte kompletní uspořádání systému, dostupnost pro údržbu a požadavky na efektivitu.
