Seznamte se se třemi běžnými typy omezovačů rychlosti

V oblasti průmyslových pohonných systémů slouží reduktory rychlosti jako kritické komponenty. I když přicházejí v různých typech – každý se svými vlastními odlišnými charakteristikami, všechny plní stejnou základní funkci: převádějí vysokorychlostní výstup motoru s nízkým točivým momentem na výstup s nízkými otáčkami a vysokým točivým momentem požadovaný zařízením, přičemž současně odpovídají setrvačnosti a zvyšují tuhost systému.

Jak můžete rychle identifikovat a vybrat ten, který nejlépe vyhovuje vašim potřebám, tváří v tvář široké škále omezovačů rychlosti dostupných na trhu? Dnes vás provedeme třemi nejběžnějšími typy omezovačů rychlosti.

Nejprve si ukážeme srovnání tří typů reduktorů.

Převodové redukce

Převodové redukce typicky používají spirálová nebo kuželová ozubená kola a mají jedno-, dvou- nebo dokonce třístupňová převodová uspořádání. Vyznačují se relativně jednoduchými strukturami a vysokým stupněm standardizace. Snížení rychlosti je dosaženo prostřednictvím záběru mezi ozubenými koly, čímž se dosahuje účinnosti převodu 95 % až 98 %.

Převodový poměr je definován poměrem počtu zubů mezi hnacím a hnaným ozubeným kolem. Tyto jednotky nabízejí nízké výrobní náklady a snadnou údržbu, díky čemuž jsou vhodné pro vysokorychlostní aplikace se středním zatížením, jako jsou vřetena obráběcích strojů, dopravní pásy a balicí stroje. Převodovky jsou však poměrně objemné a náročné na prostor. Mají také omezenou odolnost proti otřesům a přetížení, což je činí nevhodnými pro operace zahrnující časté cykly start-stop nebo silné nárazy.

V současné době se převodovky primárně používají ve všeobecných průmyslových aplikacích vyznačujících se omezenými rozpočty, stabilními provozními podmínkami a středními požadavky na přesnost.

Planetové převodovky

Na základě struktury planetového soukolí dosahují planetové reduktory synchronního vícezubého přenosu výkonu a symetrického rozložení zatížení prostřednictvím záběru centrálního kola, planetových kol a vnitřního věnce; vyznačují se kompaktní konstrukcí, vysokou tuhostí a vysokou přesností. Tyto reduktory nabízejí extrémně vysokou hustotu točivého momentu a poskytují výstupní točivý moment daleko přesahující točivý moment konvenčních reduktorů stejné velikosti.

Planetové převodovky se navíc vyznačují vysokou účinností přenosu, přesností, tuhostí a rychlou odezvou, přičemž podporují vysokorychlostní provoz a široký teplotní rozsah. Jsou široce používány v aplikacích, jako jsou bezvýkopové horizontální směrové vrtné soupravy, důlní kladkostroje, pohonné systémy AGV a výroba větrné energie.

Planetové převodovky demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

V současné době jsou planetové převodovky primárně vhodné pro průmyslové, mechanické a výrobní aplikace, které vyžadují vysokou přesnost, vysokou dynamickou odezvu, provoz v prostorových omezeních nebo nepřetržitý výkon při velkém zatížení.

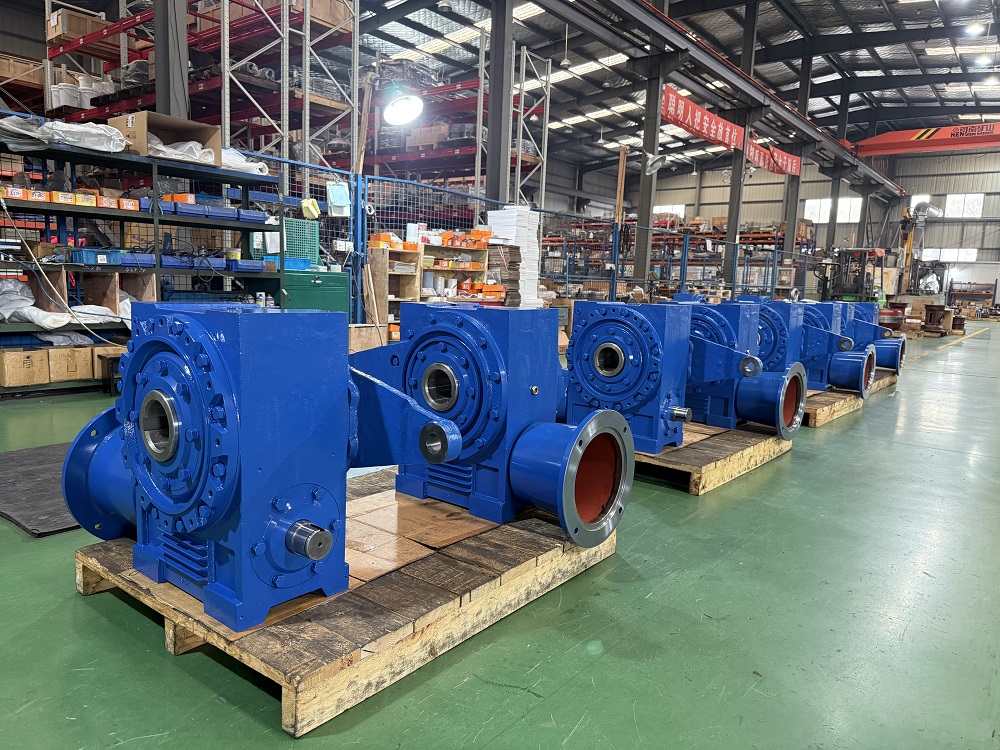

Šnekové převodovky

Šnekové převodovky operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

Šnekové převodovky však mají omezení, zejména relativně nízkou účinnost převodu (v rozmezí od 50 % do 70 %). Nejlépe se hodí pro aplikace vyžadující vysoké redukční poměry, samosvornou ochranu a nízkorychlostní provoz s velkým zatížením, ale nejsou ideální pro vysoce přesné aplikace.

Pokud jde o výrobu, jednotky od předních výrobců, jako je SGR (Hezong Heavy Industry), mají vícezubý záběr mezi šnekem a ozubeným kolem. Šnek je vyroben z oceli 20CrMnTi, která prochází nauhličováním, kalením a broušením zubů ozubených kol, zatímco šnekové kolo využívá vysoce výkonný slitinový bronz pro zajištění dlouhodobé odolnosti proti opotřebení. Tyto konstrukční volby mají za následek vysokou účinnost převodovky a dlouhou životnost, přičemž nabízejí výrazně zlepšenou nosnost a účinnost ve srovnání se standardními válcovými šnekovými převody stejných specifikací.

V současné době jsou šnekové převodovky široce používány v odvětvích vyžadujících vertikální převod, jako jsou výtahy, manipulace s materiálem a zvedání, těžba a stavba chemických závodů.

Každý z těchto tří běžných typů reduktorů má své výhody a nevýhody. Pokud aplikace upřednostňuje účinnost a nákladovou efektivitu, doporučenou volbou jsou převodovky. Pokud jsou prioritami přesnost, tuhost a kompaktnost, jsou preferovány planetové redukce. Pokud jsou primárními požadavky vysoký redukční poměr a schopnost samosvornosti, jsou šnekové převodovky nejlepší volbou.(Autor, SGR, Angie Zhang)
