Výhody a aplikace vysoce výkonných planetových převodovek

V náročném světě těžkého průmyslu – kde stroje pracují pod extrémním zatížením, drsným prostředím a nepřetržitými pracovními cykly – je spolehlivost systémů přenosu energie velmi důležitá.

Mezi všemi typy převodovek, vysoce výkonné planetové převodovky se ukázaly jako preferované řešení pro kritické aplikace v těžebním, hutnickém, stavebním, námořním a energetickém sektoru. Jejich popularita nevychází z marketingových trendů, ale ze základních technických výhod: výjimečná hustota točivého momentu, vynikající rozložení zatížení, vysoká tuhost a provozní stabilita při zátěži.

V SGR, s téměř dvěma desetiletími specializace na průmyslové přenosové systémy, jsme tyto atributy vylepšili na měřítko výkonu a odolnosti.

Proč jsou těžké planetové převodovky oblíbené?

Planetové převodovky se vyznačují svou jedinečnou architekturou: centrální centrální ozubené kolo obklopené několika planetovými koly, které jsou všechny uzavřeny v prstencovém kole. Tato konstrukce umožňuje současné zapojení více zubů, rozdělování točivého momentu přes několik kontaktních bodů, spíše než jeho soustředění na jeden pár ozubených kol – jako u systémů s paralelními hřídeli nebo šnekových převodů. Tato strukturální symetrie přináší tři zásadní výhody pro náročné operace:

Vysoká kapacita točivého momentu v kompaktních půdorysech. Díky sdílení zátěže mezi 3–6 planetovými převody dosahují planetové reduktory výrazně vyšší hustoty točivého momentu než konvenční konstrukce. To umožňuje inženýrům zmenšit pohonné systémy bez obětování výkonu – což je zásadní v prostorově omezených aplikacích, jako jsou otočné plošiny nebo podzemní těžební zařízení.

Výjimečná tuhost a přesnost. Koaxiální vyrovnání vstup-výstup a vyvážený silový tok minimalizují průhyb při zatížení a zajišťují konzistentní přesnost polohování i při rázovém zatížení – zásadní požadavek pro vrtné soupravy, válcovací stolice a otočné pohony jeřábů.

Tepelná a mechanická stabilita. Díky rovnoměrně rozloženému namáhání a sníženému místnímu opotřebení vykazují planetové převodovky nižší vibrace, menší tvorbu tepla a prodlouženou životnost při provozu 24/7. Když jsou spárovány s pokročilými mazacími nebo chladicími systémy, udržují si výkon při okolní teplotě přesahující 50 °C nebo v prašném a korozivním prostředí.

Tyto inherentní výhody vysvětlují, proč průmyslová odvětví stále více specifikují planetové převodovky pro kritické role – zejména tam, kde selhání znamená prostoje, které stojí desítky tisíc za hodinu.

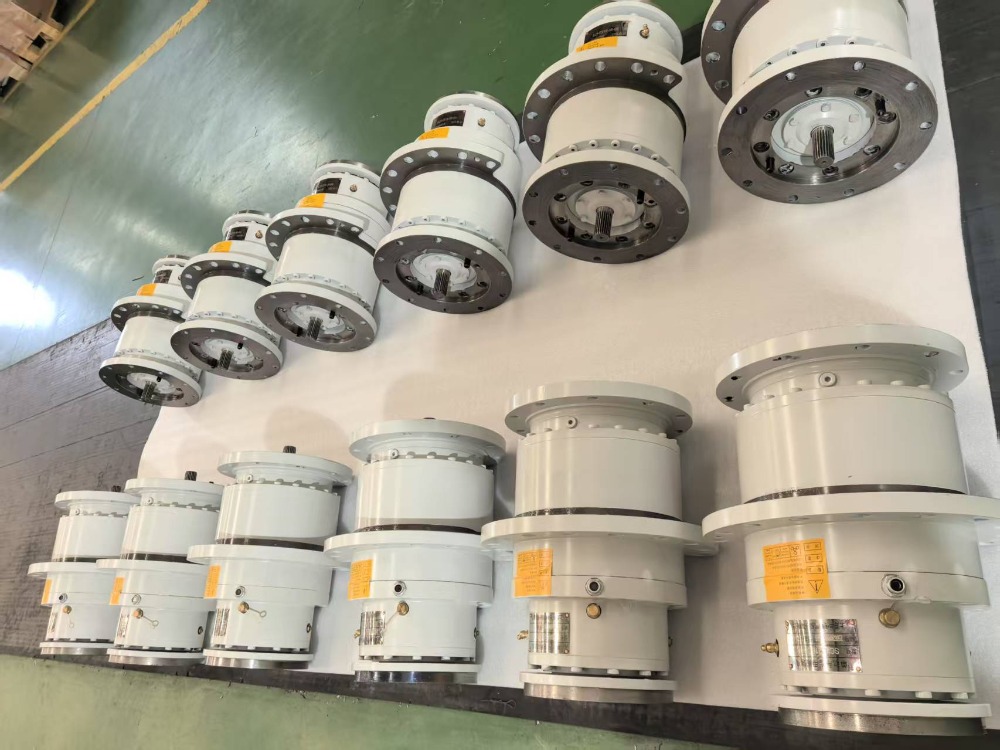

Vlastnosti těžkých planetových převodovek SGR

Jako lídr v čínském sektoru těžkých převodovek SGR zkonstruoval své planetové převodovky řady N tak, aby překonaly mezinárodní standardy odolnosti a spolehlivosti.

Naše filozofie designu čerpá z 15 let zkušeností v terénu z globálních těžebních a infrastrukturních projektů a zaměřuje se na robustnost a přesnost.

Materiálová a výrobní dokonalost

Všechna jádrová ozubená kola jsou vykována z legované oceli 20CrMnTi a následně podrobena vakuovému nauhličování, kalení a přesnému broušení ozubených kol. Tento proces poskytuje povrchovou tvrdost HRC 58–62 s houževnatým jádrem, které poskytuje výjimečnou odolnost proti důlkové korozi, oděru a únavě – běžným poruchovým stavům ve vysokocyklových aplikacích s velkým nárazem.

Modulární a škálovatelná architektura

Řada N podporuje redukční poměry od 3:1 do 1000:1 s výstupním točivým momentem v rozsahu od 4000 N·m do více než 540 000 N·m. Modulární rozhraní umožňují bezproblémovou integraci s hydromotory, elektrickými servy nebo spalovacími motory, zatímco volitelné funkce zahrnují mazání olejem s nuceným oběhem nebo vzduchové chlazení pro řízení teploty.

Certifikováno pro globální těžký průmysl

Převodovky SGR splňují normy kvality ISO 9001 a získaly certifikaci RS, která potvrzuje jejich vhodnost pro námořní pomocné systémy. Každá jednotka prochází před expedicí 72hodinovým testem odolnosti při plném zatížení se sledovatelnými údaji o nárůstu teploty hluku a účinnosti. Tato kombinace materiálové vědy, přesného inženýrství a přísného ověřování zajišťuje, že planetové převodovky SGR nejen splňují specifikace, ale překonávají je i v reálných podmínkách.

Aplikace Heavy-Duty planetových převodovek

Planetové převodovky SGR se používají všude tam, kde je prvořadá extrémní spolehlivost:

Těžba a hutnictví

V podzemních drtičkách a válcovnách pásu za tepla naše převodovky odolávají abrazivnímu prachu, tepelnému cyklování a náhlým výkyvům zatížení. Utěsněné pouzdro řady N a vysoká únavová pevnost umožňují nepřetržitý provoz na výrobních linkách 24/7 – omezují neplánovanou údržbu a prodlužují intervaly generálních oprav.

Velké stavební stroje

Soupravy pro horizontální směrové vrtání (HDD) spoléhají na převodovky SGR, které přenášejí vysoký krouticí moment na vrtací hlavy při zachování přesné kontroly řízení. Podobně otočné pohony věžových jeřábů využívají naše kompaktní jednotky s vysokou tuhostí k hladkému a bezpečnému otáčení mnohatunových břemen – dokonce i v podmínkách silného větru.

Přístavní a námořní vybavení

Od palubních navijáků na lodích hromadného nákladu až po systémy podpory pohonu na ruských říčních výletních lodích, převodovky SGR poskytují spolehlivý výkon v prostředích s vysokou vlhkostí a solí. Certifikace RS zajišťuje shodu s přísnými požadavky na námořní bezpečnost a životnost.

Energie a infrastruktura

V systémech náklonu větrných turbín naše převodovky poskytují bezpečné ovládání při proměnlivém zatížení a extrémním počasí. V těžkých dopravníkových sítích v přístavech nebo cementárnách zajišťují efektivní přenos energie s nízkými nároky na údržbu po desetiletí provozu.

Těžké planetové převodovky nejsou pouhými součástmi, ale umožňují průmyslovou odolnost. Ve společnosti SGR kombinací materiálů pro letectví a kosmonautiku, přesné výroby a přizpůsobení specifických aplikacím umožňujeme těžkému průmyslu fungovat efektivněji, bezpečněji a udržitelněji.（Autor,SGR, Angie Zhang）
