Nejběžnější typy převodovek, které byste mohli chtít znát

Jako technický manažer ve společnosti SGR, která je dlouhodobě zavedeným výrobcem převodovek s více než 15 lety zkušeností v oboru, se často setkávám se stejnou základní otázkou inženýrů a specialistů na nákup: „Jaké jsou nejčastější typy převodovek a jak si mám vybrat ten správný?" Odpověď spočívá nejen v pochopení principů přenosu, ale také v přizpůsobení výkonnostních charakteristik reálným aplikacím.

Jaké jsou nejběžnější typy převodovek?

V průmyslových strojích, převodovky primárně spadají do tří hlavních kategorií: planetové reduktory, šnekové redukce a spirálové nebo kuželovo-helické redukce s paralelním hřídelem. Mezi nimi dominují planetové a šnekové převodovky aplikacím vyžadujícím vysokou hustotu točivého momentu, kompaktní konstrukci nebo samosvornost.

Planetové převodovky vynikají účinností (obvykle 95–98 %), vysokým poměrem točivého momentu k velikosti a dynamickým rozložením zatížení na více planetových převodů. Jsou ideální pro servosystémy, stavební stroje a průmyslové pohony s nepřetržitým provozem.

Šnekové převodovky, zvláště pokročilé typy, jako je planární dvojitý obalový toroidní šnek, nabízejí vysoké redukční poměry v jednom stupni, vlastní mechanickou samosvornost a hladký, tichý provoz, díky čemuž jsou vhodné pro systémy zvedání, polohování a systémy kritické z hlediska bezpečnosti.

V SGR jsme zaměřili náš výzkum, vývoj a výrobu přesně na tyto dva vysoce hodnotné segmenty: planetové reduktory řady N a ploché dvouplášťové toroidní šnekové redukce řady C, oba navržené pro náročná prostředí a dlouhou životnost.

Planetové převodovky SGR

Naše řada N planetové převodovky představují více než deset let zdokonalování v technologii přesných převodů. Navrženy jako přímá alternativa k importovaným značkám, jako jsou Brevini, Dynamic, Rossi a Bonfiglioli, kombinují design na mezinárodní úrovni s lokalizovanou podporou a konkurenceschopnými cenami. Mezi klíčové specifikace patří:

• Průměry ozubených věnců od 200 mm do 885 mm
• Výstupní točivý moment až 540 000 N·m
• Rychlostní poměry začínající odi ≥ 3, rozšiřitelné pomocí vícestupňových konfigurací
• Modulární architektura umožňující stovky kombinací modelů

Vstupní konec podporuje kulaté otvory, drážky, hřídele, příruby a integrované brzdy – kompatibilní s hydraulickými i elektromagnetickými motory. Výstupní část nabízí ještě větší flexibilitu: plné nebo duté hřídele, upevnění expanzních kotoučů, drážkovaná rozhraní, ozubená kola nebo příruby, což umožňuje bezproblémovou integraci do bezvýkopových vrtných souprav, důlních dopravníků, námořních navijáků a textilních strojů.

Všechna ozubená kola planetových reduktorů SGR jsou vyrobena z legované oceli 20CrMnTi, nauhličovaná, kalená a přesně broušená, aby byla zajištěna nízká hlučnost, vysoká odolnost proti únavě a sdílení zatížení více zuby. Výsledkem je hladký, spolehlivý provoz a mechanická účinnost přesahující 96 %.

Kromě toho planetové převodovky řady N získaly v roce 2009 „První cenu za vědecký a technologický pokrok v převodovém průmyslu“ od China Gear Industry Association a byly zařazeny mezi šanghajské projekty transformace v oblasti špičkových technologií, planetové převodovky řady N se staly důvěryhodnou volbou ve stavebnictví, těžbě, námořním a textilním sektoru.

Šnekové převodovky SGR

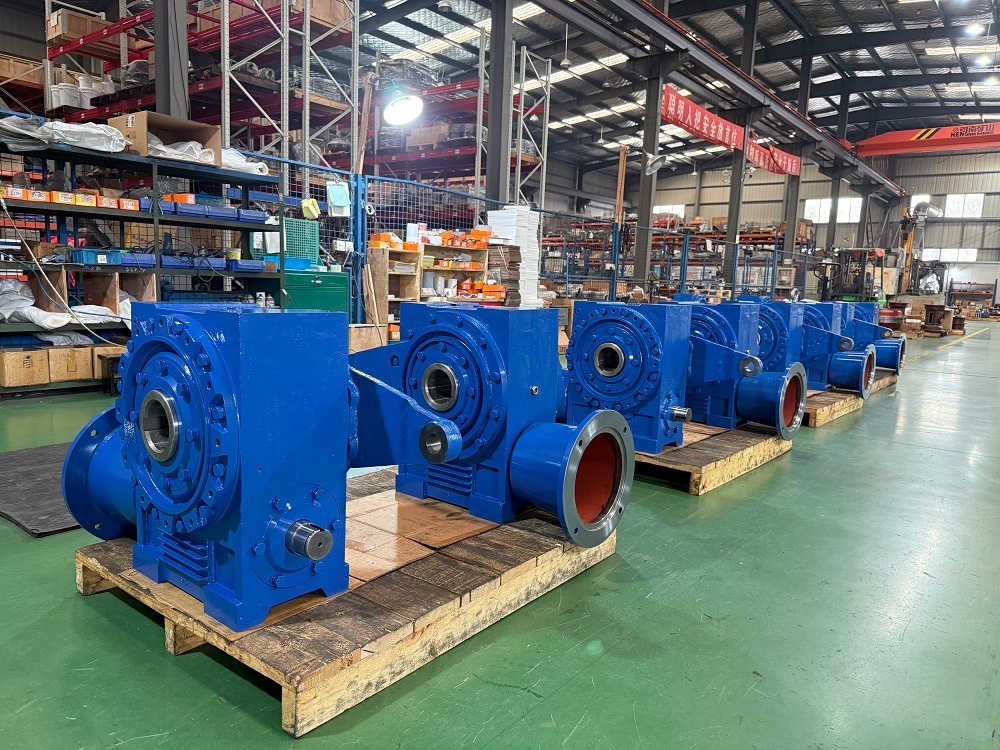

Naši planetární řadu doplňuje rovinný dvojitý obalový toroidní šnekový reduktor řady C – řešení převodovky zakořeněné v čínských inovacích a optimalizované díky spolupráci s předními univerzitami.

Na rozdíl od konvenčních válcových šnekových převodů má řada C dvojitou obálku šnekové převodovky obsahují toroidní červ obalený dvakrát teoretickou rovinou, vytvářející vícezubou síť s povrchovým kontaktem se šnekovým kolem. Tato konstrukce dramaticky zvyšuje nosnost a účinnost převodu a zároveň snižuje opotřebení.

Technické přednosti šnekových reduktorů s dvojitým obalem jsou:

• Středové vzdálenosti od 100 mm do 710 mm
• Výstupní točivý moment až 160 000 N·m
• Rychlostní poměry začínající na ≥ 10, se samosvorností při vyšších poměrech
• Zaměnitelné instalační rozměry s jednotkami typu CAVEX®

Šnek šnekových reduktorů s dvojitým obalem je vyroben z 20CrMnTi, nauhličován a broušen, zatímco šnekové kolo používá vysoce výkonný cínový bronz, který zajišťuje vynikající vlastnosti proti tření a opotřebení. Výsledkem je reduktor, který poskytuje dlouhou životnost, vysokou spolehlivost a zvýšenou mechanickou bezpečnost – kritickou ve zdvihacích zařízeních, metalurgii, hydroenergetických vratech a gumových kalandrech.

SGR systematicky vyvíjela návrh, výrobu, montáž a testovací protokoly pro tuto technologii s cílem propagovat skutečně domácí vysoce výkonné přenosové řešení. Na vyžádání jsou k dispozici také klíčové komponenty na míru.

Díky certifikaci DNV ISO 9001, schválení dodavatelem SGS a uznání jako šanghajského „specializovaného, ​​rafinovaného, ​​jedinečného a inovativního“ (SRII) podniku je SGR nadále odhodlána vyvíjet technologii ozubených převodů. Ať už vaše aplikace vyžaduje vysokou účinnost a hustotu výkonu planetových pohonů nebo robustnost a samosvornou bezpečnost reduktorů se šnekovým soukolím s dvojitým obalem, SGR poskytuje zkonstruovaná řešení, která fungují každý den i v těch nejnáročnějších podmínkách.（Autor, SGR, Angie Zhang）
