Přesná kontrola přenosu výkonu: Návrh a aplikační strategie reduktorů planetárního zařízení

Základní koncepty a pracovní zásady Planetární redukce

Planetární redukční zařízení, známé také jako planetární převodovky, jsou typem přesného a vysoce účinného přenosového zařízení. Jejich primární funkcí je snížit rychlost a zvýšit točivý moment. Jsou pojmenováni pro svou jedinečnou přenosovou strukturu „planetární“, kde se jádrové komponenty otáčí kolem centrálního zařízení, podobně jako planety obíhající slunce.

Základní komponenty a jejich funkce

Staardní redukce planetárního zařízení se skládá ze čtyř hlavních částí:

1. Sluneční zařízení : Nachází se ve středu převodového systému, je to hnací zařízení. Obvykle se připojuje k motoru nebo jinému zdroji energie a slouží jako vstup napájení.
2. Planeta Gears : Několik rychlostních stupňů rovnoměrně distribuovaných kolem Slunce. Namontované na nosiči planety se otáčí na svých vlastních osách a zároveň se točí kolem slunečního zařízení.
3. Nosič planety : Rámec, který drží a spojuje všechna ozubená kola. Je to výstupní konec Planetární redukční zařízení , dodává energii tím, že způsobí točení planety.
4. Prstencové zařízení : Vnitřní zub prstencové zařízení, které uzavírá všechna ozubená kola planety. Obvykle je fixován a působí jako poháněné zařízení.

Pracovní princip

Pracovní proces reduktoru planetárního zařízení lze shrnout takto:

1. Vstup napájení : Motor nebo jiný zdroj energie řídí sluneční zařízení Otočit vysokou rychlostí.
2. Přenos energie : Otočení sluneční zařízení zalévá okolním Planeta Gears což způsobuje, že se otáčí na vlastních osách.
3. Rotace a revoluce : Protože prstencové zařízení je pevná, Planeta Gears jsou tlačeny sluneční zařízení , které způsobují, že se točí kolem centrální osy slunečního zařízení při otáčení na vlastních osách. Tato revoluce řídí nosič planety .
4. Výkon : nosič planety's Rychlost otáčení je výrazně nižší než sluneční zařízení's Rychlost, ale jeho točivý moment je zesílen. Proto nosič planety Slouží jako výstupní konec a dosahuje účinku redukce rychlosti a zesílení točivého momentu.

Porovnání parametrů: Planetární vs. Ostatní typy přenosu

Zde zdůraznit jeho výhody, zde je stručné srovnání Planetární redukce S jinými tradičními typy přenosu, jako jsou reduktory paralelního hřídele a pohony červů.

Planetární redukce: Design, Applications, and Selection Guide

Planetární redukce zařízení se staly základní součástí moderních precizních pohonných systémů kvůli jejich jedinečné struktuře a vynikajícímu výkonu. Pochopení jejich návrhu, aplikačních polí a správných metod výběru je zásadní pro zajištění efektivního a stabilního provozu zařízení.

Aplikační strategie pro redukci planetárního zařízení

Díky jejich vysoké přesnosti, vysoké hustotě točivého momentu a kompaktní velikosti, Planetární redukce Hrají rozhodující roli v různých průmyslových odvětvích. Mezi jejich hlavní oblasti aplikace patří:

• Precision Drive : V automatizačním vybavení, strojích CNC, robotických kloubů, zdravotnických prostředcích a tiskových strojích, Planetární redukční zařízenís se používají k dosažení přesné rychlosti a kontroly polohy. Jejich dolní vůle a vysoká rigidita jsou klíčem k zajištění přesných trajektorií pohybu a opakovatelné přesnosti polohování.
• Těžké aplikace : V vybavení, které musí odolat obrovským točivým momentem, jako je metalurgie, těžba, stavební stroje (např. Jeřáby, rypadlo) a větrné turbíny, Planetární redukční zařízenís může spolehlivě přenášet obrovskou energii a zároveň zmenšit velikost a zlepšit celkovou účinnost zařízení.
• Aplikace speciálního prostředí : Některé speciálně navržené Planetární redukční zařízenís se může přizpůsobit extrémním prostředí. Například modely se speciálními těsněními a mazivami mohou fungovat stabilně v drsných podmínkách, jako jsou vysoké teploty, nízké teploty, vakuum nebo čisté místnosti, což zajišťuje kontinuitu výrobních linií.

Průvodce výběrem pro Planetární redukce

Výběr pravého Planetární redukční zařízení je klíčem k zajištění jejího výkonu a dlouhověkosti. Zde jsou klíčové parametry a kroky, které je třeba zvážit během výběru:

1. Úvahy o parametru výkonu
   • Poměr : Stanoveno požadovanými výstupními a vstupními rychlostmi. Obvykle je vyjádřen jako celočíselný poměr (např. 3: 1, 5: 1, 10: 1).
   • Hodnocený točivý moment : maximum output torque that the Planetární redukční zařízení Zvládněte nepřetržitě a bezpečně za hodnocených podmínek. Požadovaný provozní točivý moment by měl být menší nebo roven této hodnotě.
   • Vůle : angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Jmenovitá rychlost výstupu : output speed at which the reducer can operate stably for extended periods under rated torque.
   • Účinnost : ratio of output power to input power, representing energy loss. The efficiency of a single-stage Planetární redukční zařízení je obvykle velmi vysoký (> 97%).
2. Metoda montáže a rozhraní
   • Příruba a vstupní hřídel : Musí dokonale odpovídat montážní přírubě a průměru hřídele motoru. Mezi běžné typy rozhraní zahrnují válcové, spline nebo klíčové hřídele.
   • Výstupní koncové rozhraní : Vyberte příslušný výstupní formulář založený na požadavcích na zatížení, jako je pevná výstupní hřídel, dutá hřídele s klíčovou cestou nebo výstup namontovaný na přírubu.
3. Environmentální faktory
   • Provozní teplota : Potvrďte, že reduktor může fungovat stabilně v očekávaném rozsahu okolní teploty a v případě potřeby zvolte maziva s vysokou nebo nízkou teplotou.
   • Hodnocení Ingress Protection (IP) : Vyberte a Planetární redukční zařízení s příslušným IP hodnocením založeným na podmínkách prachu a vlhkosti pracovního prostředí k ochraně vnitřních složek před poškozením.

Porovnání parametrů reduktoru planetárního zařízení na planetární

Pomůže pochopit, jak různé specifikace Planetární redukce Splňte různé potřeby, zde je srovnání klíčových parametrů:

Optimalizace výkonu a průmyslový výhled

Budoucí vývoj technologie reduktoru planetárního zařízení je úzce spjat s poptávkou po vysoké výkonnosti, inteligenci a udržitelnosti. Vývojová cesta Shanghai Sgr Heavy Industry Machinery Co., tyto trendy potvrzuje, zejména v kompaktnost, modularita, nízká vibrace, nízký hluk , a high-end R&D .

Strategie pro optimalizaci výkonu planetárního zařízení

Pro splnění požadavků vyšší přesnosti v průmyslových aplikacích, optimalizace výkonu Planetární redukce se zaměřuje na následující aspekty:

1. Modulární a standardizovaný design :
   • Strategie : Navrhováním základních složek Planetární redukční zařízení (jako je sada převodovky, bydlení) Modulárním způsobem, produkty s různými poměry převodovky, točivé momenty a montážní metody. To výrazně zkracuje dobu přizpůsobení a snižuje výrobní náklady. Shanghai Sgr Heavy Industry Machinery Co., Ltd. sleduje tento trend odvětví a integruje tento koncept do své produktové řady, aby se zlepšila účinnost výroby a reakci na trh.
   • Parametr Comparison : Modulární design nabízí významné výhody Dodací lhůta and náklady ve srovnání s úplným přizpůsobením.

     	Modulární produkty	Přizpůsobené produkty
     	Krátká dodací lhůta, nižší náklady .	Delší dodací lhůta, vyšší náklady .

2. Technologie redukce hluku a vibrací :
   • Strategie : Snižování hluku a vibrací Planetární redukční zařízení je klíčem k posílení svého výkonu a zkušeností uživatelů. Toho je primárně dosaženo optimalizací profilu Gear Tooth profilem s vysokou přesností broušení (jako je čtyřosý spojovací profil pro profil SGR SGR SGR) a výběrem vysoce výkonných materiálů a tlumení struktur. Přesné sestavení a vyvážení také účinně snižují zdroje vibrací.
   • Porovnání technologií :

     	Standardní ozubená kola	Helikální ozubená kola	Precision Ground Gears
     	Hluk a vibrace větší , vhodné pro aplikace s požadavky na nízký hluk.	Hluk a vibrace menší , vyšší zatížení, vhodná pro aplikace s vysokým torským a vysoce přesným.	Extrémně nízký hluk a vibrace , nejvyšší přesnost, představující základní technologii pro špičkové výrobce, jako je Šanghaj Sgr.

Budoucí trendy Planetární redukční zařízení Technologie

Na základě vývoje Shanghai Sgr Heavy Industry Machinery Co., Ltd. Mezi hlavní budoucí trendy v oboru patří:

1. Inteligence a digitalizace :
   • Trend : Budoucnost Planetární redukční zařízenís bude více než jen jednoduché mechanické komponenty. Integrací senzorů mohou v reálném čase sledovat vlastní teplotu, vibrace a stav mazání a nahrát data do cloudu pro analýzu. To bude povolit prediktivní údržba , poskytování časných varování před selháním, a tak zabrání nákladnému prostoji.
   • Relevance pro Šanghaj SGR : company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Lehká a vysoká integrace :
   • Trend : Vzhledem k tomu, že robotika a automatizační zařízení vyžadují menší velikost a nižší hmotnost, Planetární redukční zařízenís se vyvíjejí tak, aby se staly kompaktnějšími a lehčí. Nové materiály, výrobní procesy (jako je technologie integrované formování) a optimalizované strukturální návrhy umožní reduktorům dosáhnout menších velikostí a lehčích hmotností při zachování vysoké zatížení.
3. High-Precision Manufacturing and R&D :
   • Trend : Vysoká přesnost je jádrem a Planetární redukční zařízení's konkurenceschopnost. Klíčem ke zlepšení přesnosti produktu a budování technologického příkopu a vybudování technologického příkopu a výstavbě technologické příkopu, jako je na domácím inovovaném technologickém příkopu. Úspěch společnosti Shanghai SGR Heavy Industry Machinery Co., Ltd. je svědectvím o jeho dlouhodobé investici do špičkového vybavení a talentů.

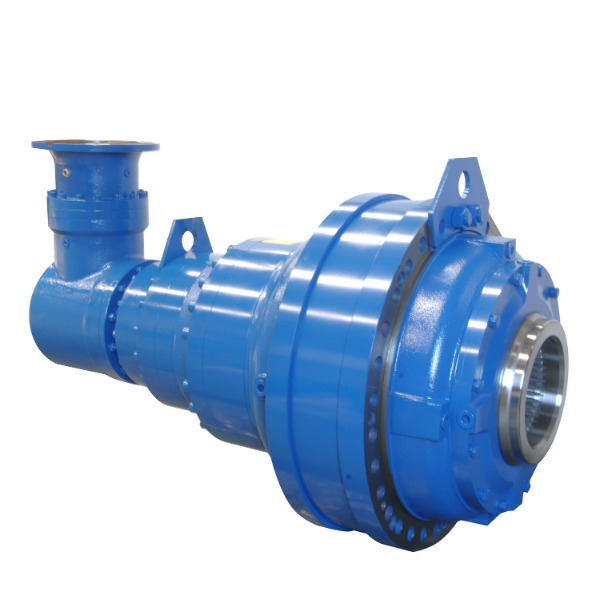

Vstup příruby pravý úhel Velký výstupní točivý moment Planetární převodovka s motorem
