Planetární redukční zařízení: Návrh, aplikace a průvodce výběrem

Jak a Planetární redukční zařízení Práce?

Planetární reduktory převodovky, známé také jako epicyklické převodové systémy, se skládají ze tří hlavních komponent: sluneční zařízení, planety a prstencové zařízení. Sluneční ozubená zařízení sedí ve středu, zatímco kolem něj se otáčí více ozubených kol, všechna uzavřená v kruhovém převodovce. Toto kompaktní uspořádání poskytuje několik výhod oproti tradičním převodovým systémům.

• Sluneční zařízení slouží jako vstup, obvykle připojený k motorové hřídeli
• Planeta ozubená ozubená zařízení současně s převodem slunce i prstenců
• Dopravce, který drží Planet Gears, působí jako výstup
• Pružní zařízení lze opravit, sloužit jako vstup nebo výstup v závislosti na konfiguraci

Ve srovnání s paralelními reduktory hřídele, Planetární redukce Nabízejí vyšší hustotu točivého momentu, lepší rozdělení zátěže a více kompaktních rozměrů. Zátěž se sdílí mezi více ozubenými koly planety, což umožňuje větší kapacitu točivého momentu v menším balíčku.

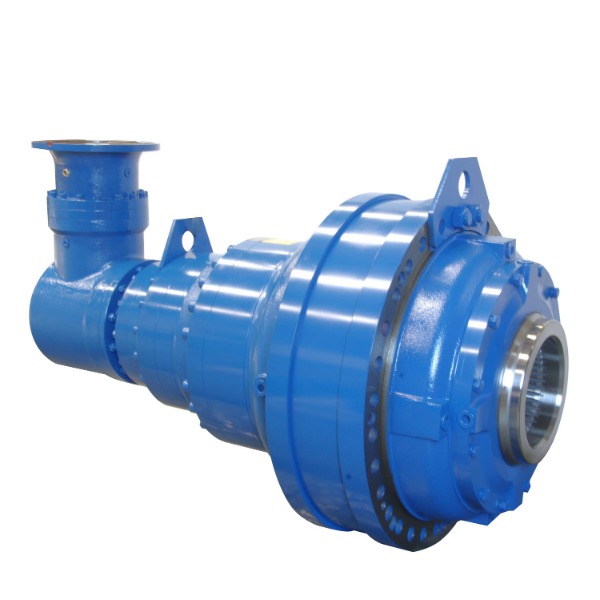

Vstup příruby pravý úhel Velký výstupní moment Planetární převodovka s motorem

Výhody systémů planetárního vybavení

Unikátní architektura systémů planetárního vybavení poskytuje několik výhod výkonu:

• Vysoká hustota točivého momentu: Pohody více planety sdílejí zátěž a umožňují více točivého momentu v menším prostoru
• Kompaktní design: Soustředné uspořádání má za následek menší stopu
• Vysoká účinnost: Obvykle 95-98% na fázi v důsledku rozdělení energie
• Vynikající rigidita: Více kontaktních bodů poskytuje tuhost
• Nízká vibrace: Vyvážené síly snižují vibrace a hluk

Výběr práva Poměr planetární převodovky pro vaši aplikaci

Výběr správného převodového poměru je zásadní pro optimální výkon. Poměr určuje vztah mezi vstupní rychlostí a výstupním točivým momentem. Společné poměry se pohybují od 3: 1 do 100: 1 pro jednostupňové návrhy, s vícestupňovými jednotkami nabízejícími poměry až do 10 000: 1.

Faktory ovlivňující výběr poměru

Ideální ovlivňuje několik úvah poměr planetární převodovky Pro aplikaci:

• Požadovaná rychlost výstupu a točivý moment
• Dostupný vstupní výkon a rychlost
• Požadavky na dynamické odezvy
• Cíle účinnosti
• Omezení fyzického prostoru

Porovnání poměru

Tipy pro údržbu pro Planetární redukční zařízenís v průmyslových aplikacích

Správná údržba významně prodlužuje životnost Planetární redukce in industrial applications . Tyto systémy často fungují za náročných podmínek, což činí pravidelnou péči nezbytnou.

Rutinní postupy údržby

Komplexní program údržby by měl zahrnovat:

• Pravidelné kontroly a změny mazání
• Monitorování vibrací
• Tepelné inspekce
• Ověření točivého momentu šroubu
• Kontroly integrity těsnění

Běžné režimy selhání a prevence

Porozumění typickým mechanismům selhání pomáhá předcházet prostojům:

Porovnání Planetární zařízení Reducer vs Harmonic Drive Technologie

Při výběru systémů s redukcí přesnosti inženýři často porovnávají Planetární zařízení Reducer vs Harmonic Drive řešení. Každá technologie má odlišné vlastnosti vhodné pro různé aplikace.

Porovnání výkonu

Klíčové rozdíly mezi oběma technologiemi:

• Vůle: Harmonické jednotky nabízejí téměř nulovou vůli, zatímco planetární systémy mají obvykle 1-10 oblouku
• Ztuhlost: Planetární ozubená kola poskytují vyšší torzní tuhost
• Účinnost: Planetární systémy jsou obecně efektivnější (95-98% oproti 80-90%)
• Velikost: Harmonické jednotky mohou být kompaktnější pro ekvivalentní poměry

Vhodnost aplikace

Porozumění Vůle v systémech Planetary Gear

Vůle v systémech Planetary Gear Odkazuje na mírný pohyb mezi zuby meshingů, když se změní směr. Zatímco některá vůle je nevyhnutelná, nadměrná částka může způsobit chyby a vibrace umístění.

Příčiny vůle

K systému systému přispívá několik faktorů:

• Výrobní tolerance
• Převodová vůle zubu
• Vůle ložiska
• Změny montáže
• Nosit v průběhu času

Minimalizace vůle v přesných aplikacích

Techniky pro snížení vůle zahrnují:

Výběr Vysoce přesné planetární převodovky pro robotiku

Poptávka robotických aplikací Vysoce přesné planetární převodovky To kombinuje přesnost, tuhost a kompaktní rozměry. Tyto systémy musí často zvládnout dynamická zatížení při zachování opakovatelnosti umístění.

Kritéria výběru klíčů pro robotiku

Důležité úvahy při určování převodovek pro robotické aplikace:

• Torzní tuhost
• Specifikace vůle
• Účinnost při provozních rychlostech
• Hmotnost a setrvačnost
• Environmentální těsnění

Požadavky na výkon typu robota
