Koaxiální planetová převodovka namontovaná na základně: Řešení pro těžký provoz

Těžké průmyslové stroje vyžadují převodový systém schopný spolehlivě dodávat vysoký točivý moment a přitom zůstat kompaktní, efektivní a snadno integrovatelný do celkové konstrukce stroje. Mezi různými typy průmyslových převodovek, které jsou k dispozici, poskytuje koaxiální planetová převodovka montovaná na základně efektivní řešení pro mnoho náročných aplikací.

Tento typ planetová převodovka spojuje dvě důležité konstrukční charakteristiky: vstup a výstup jsou uspořádány koaxiálně, zatímco převodovka je bezpečně podepřena prostřednictvím konfigurace namontované na základně. V kombinaci s charakteristikou sdílení zátěže planetového převodu poskytuje tato konstrukce kompaktní řešení převodovky pro průmyslové stroje vyžadující vysoký točivý moment a stabilní přenos výkonu.

Řada N SGR zahrnuje vysoký točivý moment koaxiální planetová převodovka konfigurace pro náročné průmyslové aplikace. Produktová řada využívá modulární konstrukci a podporuje různé vstupní, výstupní, montážní a vícestupňové konfigurace. SGR specifikuje rozsah výstupního točivého momentu až T2 ≤ 750 000 N·m a převodový poměr i ≥ 3 pro referenční produktovou řadu.

Takže, co přesně je koaxiální základnová planetová převodovka, jaké výhody nabízí a jak by ji měli inženýři vybrat pro těžká zařízení?

Tento článek vysvětluje základy.

01. Co je planetová převodovka montovaná na koaxiální základně?

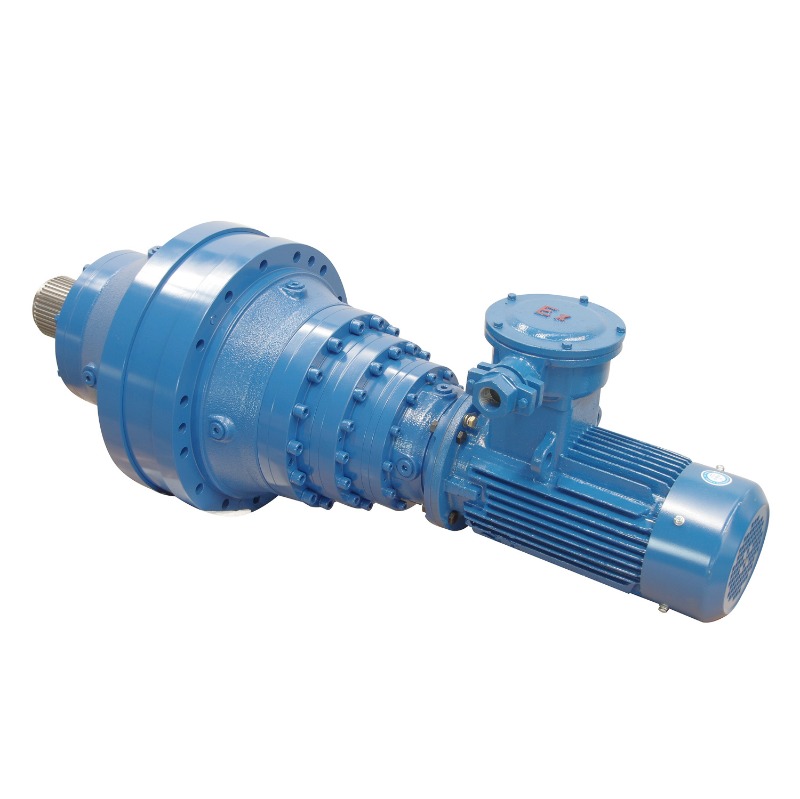

Koaxiální planetová převodovka je planetový reduktor, ve kterém jsou vstup a výstup uspořádány podél stejné centrální osy.

Uvnitř se typická planetová převodovka skládá z centrálního kola, více planetových kol, planetového unašeče a věncového kola. Planetová kola se otáčejí kolem centrálního kola a současně jsou v záběru s věncovým kolem.

Jednou z hlavních výhod tohoto uspořádání je sdílení zátěže.

Namísto přenášení celého zatížení jedním párem ozubených kol se na přenosu točivého momentu může podílet několik planetových kol. To pomáhá planetárnímu systému dosáhnout vysoké hustoty točivého momentu v relativně kompaktní konstrukci.

Pojem „namontovaný na základně“ se týká způsobu instalace převodovky.

Spíše než spoléhat se výhradně na výstupní přírubu nebo uspořádání namontované na hřídeli, je převodovka nesena montážní základnou, která může být připevněna ke konstrukci stroje nebo základu.

Díky kombinaci uspořádání koaxiální převodovky s konstrukcí namontovanou na základně je tento typ převodovky zvláště užitečný pro průmyslové stroje, kde je vyžadován vysoký točivý moment, stabilní instalace, kompaktní rozměry a flexibilní integrace zařízení.

Portfolio planetových převodovek SGR zahrnuje koaxiální konfigurace s patkou/základnou, přírubou a řešením montáže související s hřídelí, což umožňuje zvolit různá uspořádání podle konstrukce stroje.

02. Jak funguje koaxiální planetová převodovka?

Základní princip činnosti je podobný jako u jiných planetových převodovek.

Výkon vstupuje do systému planetového převodu přes vstupní stranu a je přenášen přes centrální kolo, planetová kola, věnec a unašeč podle konkrétní konfigurace převodovky.

Klíčovou vlastností je, že více planetových kol může sdílet přenášenou zátěž.

Tento princip dělení výkonu je zvláště cenný u těžkých strojů, protože požadovaný krouticí moment nemusí být přenášen pouze jedním záběrem ozubených kol.

V důsledku toho mohou planetové převodovky poskytovat vysokou kapacitu točivého momentu vzhledem k jejich fyzickým rozměrům.

V koaxiálním uspořádání zůstávají vstup a výstup na stejné ose, což vytváří efektivní cestu přenosu energie, která může zjednodušit integraci do mnoha uspořádání strojů.

Pokud je požadován vyšší redukční poměr, mohou být další planetové stupně zapojeny do série. Odkazovaná koaxiální planetová převodovka SGR je založena na vysoce modulární architektuře a podporuje vícestupňové kombinace pro různé požadavky na snížení.

03. Čtyři klíčové výhody koaxiální planetové převodovky montované na základně

Proč jsou koaxiální základnové planetové převodovky vhodné pro těžké stroje?

Existují čtyři hlavní výhody.

1. Vysoká kapacita točivého momentu a spolehlivý přenos výkonu

První výhodou je schopnost přenášet vysoký točivý moment.

Více planetových kol se podílí na přenosu výkonu a sdílení zátěže. To pomáhá rozdělovat zatížení přes planetový převodový systém spíše než jej soustředit na jeden pár převodů.

U těžkých průmyslových strojů je to zvláště důležité, když převodovka musí zvládnout: vysoký provozní točivý moment, startovací zatížení, proměnná zatížení, opakované změny zatížení, rázová zatížení a dlouhé provozní cykly.

Řada koaxiálních převodovek SGR řady N zahrnuje konfigurace s vysokým točivým momentem, přičemž odkazovaná čínská produktová stránka uvádí výstupní točivý moment až T2 ≤ 750 000 N·m. Skutečnou velikost převodovky a přípustný točivý moment je samozřejmě nutné volit podle konkrétních provozních podmínek a použití.

Díky tomu je koaxiální planetární architektura relevantní pro velké průmyslové stroje, kde musí být přenášen vysoký točivý moment v omezeném instalačním prostoru.

2. Kompaktní struktura a hladký přenos

Další důležitou výhodou je kompaktní architektura.

Protože systémy planetových převodů rozdělují točivý moment prostřednictvím více planetových kol uspořádaných kolem centrálního centrálního kola, mohou dosáhnout vysoké hustoty točivého momentu, aniž by vyžadovaly příliš velkou převodovku.

Pro konstruktéry zařízení to může být zvláště cenné, když je důležitá jak přenosová kapacita, tak instalační prostor.

Koaxiální uspořádání dále zjednodušuje uspořádání přenosu, protože vstup a výstup jsou umístěny podél stejné osy.

Produktová dokumentace SGR také identifikuje vysokou účinnost převodovky, hladký chod a nízkou hlučnost jako charakteristiky řady koaxiálních planetových převodovek.

Tyto vlastnosti však nepocházejí pouze z planetární struktury. Materiály ozubených kol, tepelné zpracování, přesnost ozubení, výběr ložisek, mazání, montáž a kvalita výroby, to vše přispívá ke skutečnému provoznímu výkonu průmyslové převodovky.

3. Modulární design a flexibilní konfigurace

Jednou z nejsilnějších vlastností moderních průmyslových planetových převodovek je modularita.

Vysoce modulární platforma převodovek umožňuje výrobcům vytvářet různá řešení převodů pomocí standardizovaných komponentů a různých kombinací.

U řady koaxiálních planetových převodovek SGR lze zkombinovat více planetových stupňů, aby byly splněny různé požadavky na snížení, přičemž referenční řada produktů zahrnuje poměry i ≥ 3.

K dispozici jsou také různé možnosti vstupu, včetně: standardního vstupu hřídele N, vstupu příruby MN a přizpůsobených konfigurací vstupu.

Výstupní strana může být konfigurována s: válcovým hřídelem, drážkovaným hřídelem, dutým hřídelem s pojistným zařízením, přírubovým připojením a přizpůsobenými konfiguracemi.

SGR také nabízí různá montážní uspořádání, včetně základní montáže, montáže příruby a konfigurací souvisejících s kroutícím ramenem.

Tato flexibilita je zvláště důležitá pro výrobce zařízení OEM.

Namísto přepracování celého stroje podle konfigurace pevné převodovky mohou inženýři zvolit uspořádání převodovky, které lépe odpovídá motoru, poháněnému zařízení, instalačnímu prostoru a stávajícímu mechanickému rozhraní.

4. Stabilní instalace a silná přizpůsobivost

U velkých průmyslových převodovek by montáž nikdy neměla být považována za druhořadou.

Převodovka musí být správně integrována do konstrukce stroje, aby bylo možné spolehlivě přenášet zatížení bez zbytečného vychýlení nebo namáhání.

Planetová převodovka namontovaná na základně poskytuje praktické řešení montáže pro mnoho pevných průmyslových systémů pohonu, protože skříň převodovky lze bezpečně podepřít na rámu zařízení nebo základu.

V závislosti na aplikaci mohou být vhodnější jiné konfigurace, jako je montáž na přírubu nebo montáž na momentové rameno.

Správné řešení závisí na faktorech zahrnujících: uspořádání zařízení, výstupní připojení, radiální a axiální zatížení, reakční moment, návrh základu, vyrovnání hřídele a přístupnost údržby.

To je důvod, proč by montážní konfigurace měla být zvážena při výběru převodovky spíše než poté, co již byl vybrán model převodovky.

04. Kde se používají planetové převodovky montované na koaxiální základně?

Díky vysoké kapacitě točivého momentu, kompaktní konstrukci, modularitě a flexibilním konfiguracím, koaxiální planetová převodovkaes může být použit v široké řadě těžkých průmyslových strojů.

Těžební zařízení

Důlní stroje často pracují při velkém zatížení, vibracích, prachu a náročných pracovních cyklech.

Planetové převodovky lze použít v důlních převodových systémech, kde je vyžadován vysoký točivý moment a spolehlivý nepřetržitý provoz.

Pro důlní aplikace by výběr převodovky měl brát v úvahu nejen jmenovitý točivý moment, ale také špičkové zatížení, rázové zatížení, provozní dobu, podmínky prostředí a požadavky na údržbu.

Hutní zařízení

Hutní stroje často vyžadují v náročných průmyslových podmínkách pomalou převodovku s vysokým točivým momentem.

Koaxiální planetová převodovka namontovaná na základně může poskytnout kompaktní řešení pohonu pro příslušné těžké hutní stroje, zejména tam, kde je důležitá stabilní instalace a nepřetržitý přenos výkonu.

Dopravníky a systémy pro manipulaci s materiálem

Velké průmyslové dopravníky mohou vyžadovat značný rozběhový a provozní moment, zejména při přepravě těžkých sypkých materiálů.

Planetová převodovka může snížit otáčky motoru při současném zvýšení výstupního točivého momentu a zajistit mechanické vlastnosti požadované mnoha systémy pohonu dopravníků.

Konfigurace namontovaná na základně může také zjednodušit integraci do pevných hnacích stanic dopravníků.

Zvedací a navijáky

Systémy zdvihu a navijáku vyžadují spolehlivý přenos točivého momentu a vhodné redukční poměry.

Planetové převodovky jsou běžně zvažovány pro systémy pohonu s vysokým točivým momentem, kde jsou důležité kompaktní rozměry.

Pro zdvihací aplikace však musí být výběr převodovky založen na kompletních systémových požadavcích, včetně podmínek zatížení, brzdění, bezpečnostních požadavků, pracovního cyklu a příslušných norem.

Stavební stroje

Těžká stavební zařízení vyžadují robustní převodové komponenty schopné zvládnout různé zatížení a náročné pracovní prostředí.

V závislosti na architektuře stroje lze planetové převodovky použít pro různé pojezdové, rotační nebo pomocné hnací mechanismy.

Námořní pomocné stroje

Prostor může být důležitým konstrukčním omezením v námořních strojích.

Vysoká hustota točivého momentu a konfigurovatelná struktura koaxiální planetové převodovky ji činí vhodnou pro vybrané aplikace lodního pomocného pohonu, kde je vyžadována kompaktnost a přenos vysokého točivého momentu.

SGR odkazovaný produkt řady N byl použit v průmyslových odvětvích včetně stavebních strojů, námořních pomocných strojů, důlních strojů a textilních a tiskařských/barvicích strojů.

05. Koaxiální vs pravoúhlá planetová převodovka: Kterou byste si měli vybrat?

Jednou z důležitých otázek při výběru planetové převodovky je, zda stroj potřebuje koaxiální nebo pravoúhlé uspořádání převodovky.

A koaxiální planetová převodovka umístí vstup a výstup podél stejné osy.

Je proto zvláště vhodný, když motor a poháněné zařízení mohou být uspořádány v přímém přenosovém vedení.

Pravoúhlá planetová převodovka mění směr přenosu výkonu, což může být užitečné, když uspořádání stroje neumožňuje instalaci motoru a výstupního zařízení podél stejné osy.

Ani jeden design není univerzálně lepší.

Správná volba závisí především na: dostupném instalačním prostoru, poloze motoru, poloze poháněného zařízení, požadovaném točivém momentu, redukčním poměru, vstupním a výstupním rozhraní a prostoru pro údržbu.

Řada planetových převodovek SGR zahrnuje jak koaxiální, tak pravoúhlé konfigurace pro různé požadavky na uspořádání hřídele.

06. Proč zvolit koaxiální planetové převodovky SGR?

SGR rozvíjí průmysl planetová převodovka řešení pro náročné přenosové aplikace.

Jeho řada N využívá modulární a sériovou konstrukční filozofii, která umožňuje kombinovat různé stupně, vstupní konfigurace, výstupní uspořádání a způsoby montáže podle požadavků aplikace. Aktuální informace o produktech SGR uvádí koaxiální a pravoúhlé planetární konfigurace a vícenásobná montážní řešení.

Pro výrobu ozubených kol používá SGR legovanou ocel 20CrMnTi, přičemž ozubená kola jsou před přesným broušením nauhličována a kalena. Tento výrobní přístup je určen k zajištění tvrdosti, odolnosti proti opotřebení a přesnosti převodů, které jsou vyžadovány pro náročné aplikace průmyslových převodovek.

SGR také podporuje přizpůsobené planetová převodovka řešení pro výrobce zařízení OEM, zejména tam, kde standardní katalogové konfigurace nemohou plně uspokojit požadavky na točivý moment, poměr, vstupní/výstupní rozhraní, montážní rozměry nebo provozní podmínky.

Řada N je umístěna pro průmyslové aplikace včetně těžby, stavebních strojů, námořních pomocných strojů, zvedání, manipulace s materiálem a dalších zařízení pro těžké zatížení.

Pro zákazníky, kteří hodnotí alternativy k dováženým průmyslovým planetovým převodovkám, SGR také staví tuto řadu jako lokalizovanou alternativu pro srovnatelné aplikace. Původní produktová dokumentace uvádí, že řada byla vyvinuta s ohledem na nahrazení srovnatelných dovážených reduktorů. Jakýkoli projekt výměny by však měl být technicky ověřen podle točivého momentu, poměru, rozměrů, rozhraní hřídele, zatížení, pracovního cyklu a skutečných provozních podmínek, nikoli předpokládat zaměnitelnost ze samotné velikosti modelu. (Autor, SGR, Angie Zhang)
