Trendy trhu s reduktorem šnekového převodu v roce 2026

Vzhledem k tomu, že se průmyslové stroje stále posouvají směrem k vyšší účinnosti, větší nosnosti a kompaktnějším převodovým systémům, zůstávají šnekové převodovky důležitým řešením přenosu výkonu pro aplikace s vysokým výkonem a vysokým převodovým poměrem.

A šnekový převod převádí vstup vysokorychlostního motoru na výstup s nižší rychlostí a vyšším točivým momentem prostřednictvím interakce mezi šnekovým hřídelem a šnekovým kolem. Ve srovnání s mnoha konvenčními řešeními převodovky, šnekové převodovky jsou ceněny pro svou kompaktní konstrukci, vysoký redukční poměr, hladký chod a za vhodných konstrukčních podmínek i samosvornost.

Konvenční technologie válcových šnekových převodů zároveň čelí stále větším výzvám v aplikacích vyžadujících vyšší točivý moment, delší životnost a zlepšenou účinnost převodovky.

To je jeden z důvodů dvouplášťové šnekové převodovky přitahují stále větší pozornost v oblasti průmyslového přenosu energie.

S více než desetiletými zkušenostmi v technologii šnekových převodovek vyvinula společnost Shanghai SGR Heavy Industry Machinery Co., Ltd. svou dvouplášťovou šnekovou převodovku řady C, která poskytuje řešení převodů s vysokým točivým momentem pro náročné průmyslové aplikace.

1. Měnící se trh průmyslových reduktorů šnekových převodů

Šnekové převodovky jsou široce používány v průmyslových odvětvích, kde je vyžadováno snížení rychlosti, násobení točivého momentu, kompaktní instalace a spolehlivý přenos výkonu.

Mezi typické aplikace patří: zařízení pro manipulaci s materiálem, dopravníky, zdvihací a zdvihací stroje, těžební zařízení, metalurgické stroje, průmyslové míchačky, námořní zařízení, balicí stroje, výrobní linky a těžké průmyslové stroje.

S tím, jak se průmyslová zařízení zvětšují a automatizují, čelí výrobci převodovek stále náročnějším požadavkům.

Zákazníci již nehledají pouze základní omezovač rychlosti červů. Stále více vyžadují: vyšší výstupní točivý moment, větší nosnost, delší životnost, stabilní provoz v nepřetržitém provozu, nižší vibrace a hluk, flexibilní montážní konfigurace, lepší účinnost převodu a přizpůsobené uspořádání vstupu a výstupu.

Tyto požadavky jsou hnacím motorem vývoje technologií šnekového převodu s vyšším výkonem.

Mezi nimi se šneková převodovka s dvojitým pláštěm stala důležitým řešením pro aplikace, kde běžné válcové šnekové převodovky nemusí poskytovat dostatečnou nosnost.

2. Co je šneková převodovka s dvojitým obalem?

A dvouplášťová šneková převodovka je specializovaný typ šnekové převodovky navržený pro zvětšení kontaktní plochy mezi šnekem a šnekovým kolem.

V konvenčním válcovém šnekovém soukolí má šnek obecně válcovou geometrii, zatímco šnekové kolo je navrženo tak, aby částečně ovinulo šnek.

V systému šnekového převodu s dvojitým obalem mají šnekové i šnekové kolo obalovou geometrii. Červ má profil podobný přesýpacím hodinám, což umožňuje šnekovému kolu efektivněji obklopit červa.

Tato geometrie vytváří větší efektivní kontaktní plochu a umožňuje, aby se na přenosu zatížení podílelo více zubů současně.

V důsledku toho může převodový systém dosáhnout lepšího rozložení zatížení a vyšší schopnosti přenosu točivého momentu.

Technické informace společnosti SGR popisují její dvojitou šnekovou převodovku řady C jako vícezubý záběrový systém, přičemž šnek je vyroben z tvrzeného materiálu 20CrMnTi a šnekové kolo je vyrobeno z vysoce výkonného slitinového bronzu.

Tato konstrukce je zvláště cenná pro průmyslové stroje pracující při vysokém zatížení a náročných pracovních podmínkách.

3. Proč je technologie dvojitého šnekového převodu důležitá?

Klíčovou výhodou dvouplášťové šnekové převodovky není pouze její struktura, ale způsob, jakým struktura mění rozložení zatížení převodovky.

Větší kontaktní plocha

Obalový profil zubu zvětšuje kontaktní plochu mezi šnekem a šnekovým kolem.

Namísto soustředění zatížení na relativně omezenou kontaktní plochu se na přenosu točivého momentu může podílet více zubů.

To pomáhá efektivněji rozložit zátěž a může snížit lokalizované namáhání zubů.

Vyšší točivý moment

U těžkých strojů je výstupní krouticí moment jedním z nejdůležitějších parametrů výběru převodovky.

Produktová řada Řada SGR C zahrnuje dvouplášťové šnekové převodovky se specifikacemi výstupního točivého momentu dosahujícími až 160 000 N·m, v závislosti na konfiguraci.

Díky tomu je technologie vhodná pro aplikace, kde je vyžadován vysoký točivý moment a relativně nízké výstupní otáčky.

Vylepšená odolnost proti opotřebení

Pro životnost šnekové převodovky je rozhodující také výběr materiálu a tepelné zpracování.

SGR používá 20CrMnTi pro své šnekové komponenty a vysoce výkonný slitinový bronz pro šnekové kolo. Šnek je podroben procesu nauhličování, kalení a přesného broušení, aby se zlepšila tvrdost povrchu a odolnost proti opotřebení.

Podle informací o produktu SGR může tvrdost šnekového zubu dosáhnout 58–62 HRC.

Kombinace tvrzené oceli a legovaného bronzu má zajistit vhodnou rovnováhu mezi pevností, odolností proti opotřebení a spolehlivým kluzným kontaktem.

Hladký a stabilní provoz

Šneková převodovka je přirozeně vhodná pro aplikace vyžadující plynulé snižování rychlosti.

Vícezubé záběrové charakteristiky šnekových převodů s dvojitým obalem mohou dále zlepšit rozložení zatížení a přispět ke stabilnímu převodu.

Díky tomu je technologie vhodná pro průmyslové stroje, kde je třeba kontrolovat vibrace, hluk a mechanické rázy.

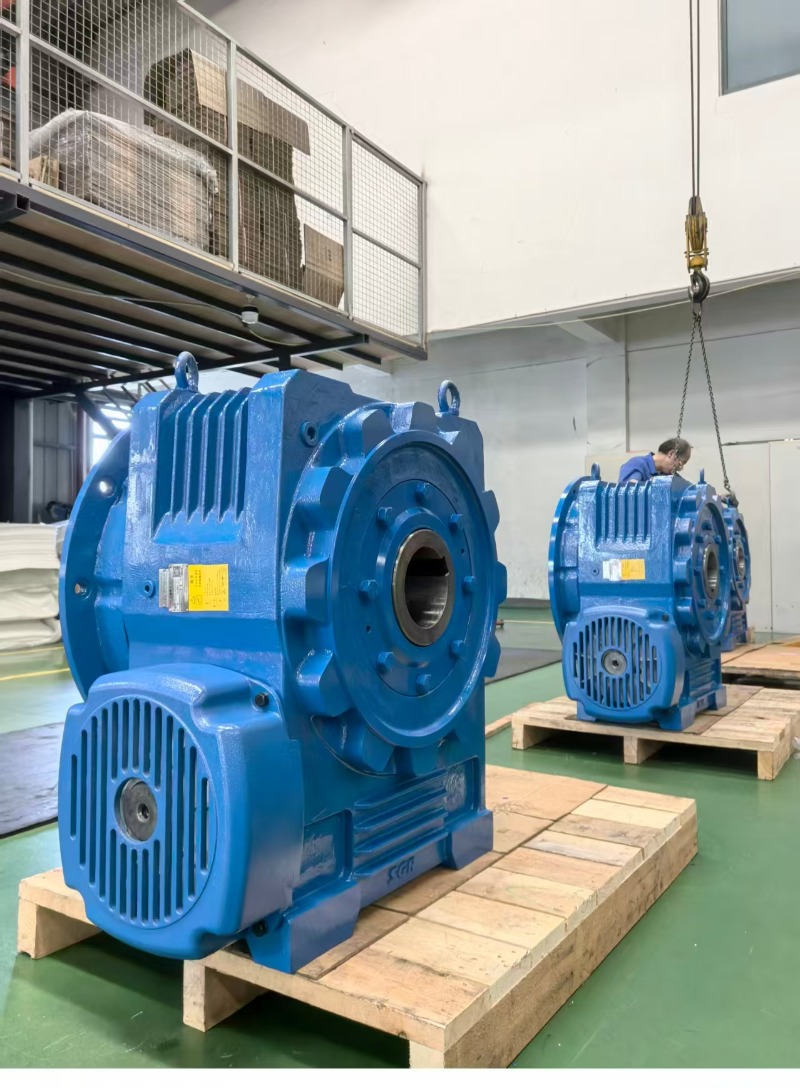

4. Šneková převodovka s dvojitým obalem řady SGR C

Společnost SGR vyvinula svou dvouplášťovou šnekovou převodovku řady C jako řešení průmyslové převodovky s vysokým točivým momentem.

Podle aktuálních informací o produktech SGR pokrývá řada C středové vzdálenosti od 100 do 710 mm s modulárním a sériovým designem. Konkrétní konfigurace lze upravit podle požadavků zákazníka.

Mezi klíčové specifikace a vlastnosti patří:

Skutečná konfigurace převodovky by měla být zvolena podle výkonu motoru, vstupních otáček, požadovaného výstupního točivého momentu, redukčního poměru, pracovního cyklu, montážního uspořádání a provozního prostředí. SGR také poskytuje přizpůsobené konfigurace vstupů a výstupů pro různé konstrukce strojů.

5. Klíčová technologie na pozadí reduktorů se šnekovým převodem SGR

Vývoj vysoce výkonné šnekové převodovky s dvojitým obalem vyžaduje mnohem více než pouhé obrábění šnekového a šnekového kola.

Složitá geometrie zubů vyžaduje specializované konstrukční, výrobní a kontrolní schopnosti.

Společnost SGR vytvořila tým pro výzkum a vývoj složený z doktorandů a vedoucích inženýrů a vyvinula vlastní plánovací systém optimalizace planárních dvojitých šnekových převodů. Společnost také provozuje CNC obráběcí zařízení, 3D měřicí stroje, systémy pro testování výkonu a účinnosti převodovek a toroidní šnekový a odvalovací měřicí přístroj.

Tyto schopnosti umožňují SGR řídit několik fází vývoje převodovky, včetně:

1. Konstrukce převodovky
2. Optimalizace profilu zubů
3. Výběr materiálu
4. Tepelné zpracování
5. Přesné obrábění
6. Montáž
7. Rozměrová kontrola
8. Testování výkonu a účinnosti
9. Finální kontrola kvality

Tento integrovaný přístup je zvláště důležitý pro šneková kola s dvojitým obalem, protože přesnost profilu zubů přímo ovlivňuje výkon záběru, rozložení zatížení a životnost.

6. Průmyslové aplikace dvouplášťových šnekových převodovek

Šneková převodovka s vysokým točivým momentem je vhodná zejména pro stroje, které vyžadují značný točivý moment při relativně nízkých otáčkách.

Těžební stroje

Důlní zařízení často pracují při velkém zatížení, prachu, vibracích a nepřetržitém provozu.

Průmyslová šneková převodovka s vysokým točivým momentem může být použita ve vhodných dopravních, zdvihacích a manipulačních systémech, kde je vyžadován spolehlivý přenos točivého momentu.

Hutní zařízení

Ocelářské a metalurgické stroje často vyžadují robustní převodové systémy schopné provozu při vysokém zatížení.

Technologie šnekového převodu s dvojitým obalem může poskytnout kompaktní řešení převodovky pro vybrané pohony s vysokou zátěží.

Dopravníky

Dopravníkové systémy vyžadují stabilní a nepřetržitý přenos výkonu.

V závislosti na požadavcích na zatížení a rychlost může šnekový reduktor poskytnout potřebný redukční poměr a výstupní točivý moment při zachování relativně kompaktního půdorysu instalace.

Zvedací zařízení

Zvedací stroje kladou vysoké nároky na spolehlivost převodovky a kontrolu zatížení.

Šnekové převodovky lze použít ve vhodných zvedacích mechanismech, kde jsou vyžadovány vysoké redukční poměry a přídržné vlastnosti. Samosvorné chování převodovky by však mělo být vždy ověřeno podle skutečného zatížení, převodového poměru, mazání, účinnosti a bezpečnostních požadavků, spíše než předpokládaných pouze z typu převodovky.

Námořní a průmyslové vybavení

Průmyslová námořní zařízení, navijáky a další specializované stroje mohou vyžadovat přizpůsobené konfigurace převodovky.

SGR poskytuje přizpůsobené uspořádání hřídele, montáže a vstupu/výstupu pro přizpůsobení převodovky konkrétnímu uspořádání zařízení.

7. Dvojitá šneková převodovka vs. konvenční reduktor šnekového převodu

Pro konstruktéry zařízení by volba mezi konvenční šnekovou převodovkou a dvouplášťovou šnekovou převodovkou měla být založena na skutečných provozních požadavcích.

Pro aplikace se středním kroutícím momentem a standardními provozními podmínkami může být dostatečná konvenční šneková převodovka.

Dvojitá šneková převodovka se však stává atraktivnější, když aplikace vyžaduje:

• Vyšší kapacita točivého momentu
• Vyšší nosnost
• Efektivnější rozložení zátěže
• Těžký provoz
• Dlouhá životnost
• Kompaktní konstrukce převodovky
• Přizpůsobené konfigurace průmyslových převodovek

Složitější geometrie dvojitého obalu také znamená, že požadavky na výrobu a kontrolu kvality jsou vyšší.

Výběr šnekové převodovky s dvojitým obalem proto není jen otázkou volby větší převodovky. Profil zubu, materiál, tepelné zpracování, mazání, vyrovnání, tepelné podmínky a provozní cyklus, to vše je třeba posuzovat společně.

8. Proč zvolit SGR jako výrobce šnekové převodovky?

Pro kupující průmyslových převodovek mohou být technické schopnosti výrobce převodovek stejně důležité jako specifikace produktu.

SGR se zaměřuje na průmyslové převodovky a má více než 15 let zkušeností v oblasti výzkumu a vývoje a výroby převodovek. Její produktové portfolio zahrnuje planetové převodovky, dvouplášťové šnekové převodovky, válcové šnekové převodovky a přizpůsobená řešení převodovek.

Mezi silné stránky SGR patří:

Profesionální tým výzkumu a vývoje
Doktorandi a vedoucí inženýři se podílejí na konstrukci převodovky a vývoji technologie převodovky.

Specializovaná technologie šnekového převodu
Společnost SGR vyvinula systém optimalizace planárního dvojitého pláště šnekového převodu.

Přesná výroba
Pro složité součásti ozubených kol se používá CNC obrábění a specializovaná zařízení.

Kontrola a testování
SGR využívá 3D měřicí zařízení, šnekové a varné měřicí zařízení a systémy pro testování výkonu a účinnosti převodovek.

Přizpůsobená řešení
Vstupní hřídele, výstupní hřídele, způsoby montáže, převodové poměry a další klíčové součásti převodovky lze upravit podle požadavků aplikace.

OEM a náhradní řešení
SGR uvádí, že montážní rozměry jeho dvouplášťových šnekových převodovek mohou být zaměnitelné s CAVEX® šnekovými převodovými jednotkami, přičemž mohou být dodány i přizpůsobené převodové komponenty.

9. Budoucnost šnekového převodu

Vývoj průmyslových strojů tlačí technologii převodovek směrem k vyšší hustotě točivého momentu, lepší účinnosti, delší životnosti a většímu přizpůsobení.

U šnekových reduktorů není budoucnost jen o zvětšování velikosti převodovky.

Místo toho se technologický vývoj stále více zaměřuje na optimalizované profily zubů, pokročilé materiály, přesnou výrobu, lepší systémy mazání, vylepšený tepelný management, digitální kontrolu kvality, přizpůsobené konfigurace převodovek a vyšší účinnost převodů.

Technologie šnekového převodu s dvojitým obalem poskytuje důležitou cestu k dosažení těchto cílů, protože jeho vícezubá záběrová struktura umožňuje výrobcům optimalizovat rozložení zatížení a přenos točivého momentu.

Pro výrobce převodovek to znamená, že schopnost výzkumu a vývoje, přesná výroba a testovací technologie se budou stále více stávat důležitými konkurenčními faktory. (Autor, SGR, Angie Zhang)
