Proč jsou převodovky SGR s vysokým točivým momentem volbou pro náročné průmyslové aplikace?

Ve světě průmyslových strojů, kde je extrémní zatížení, nepřetržitý provoz a provozní bezpečnost nesmlouvavá, poptávka po převodovky s vysokým točivým momentem nikdy nebylo větší. Od neúnavného tlaku bahenních čerpadel v ropných a plynárenských provozech až po přesné, ale výkonné válcování olověných akumulátorových desek a od hlubokého podzemního tahu nevýkopových horizontálních směrových vrtů až po tyčové výtahy stavebních jeřábů – zařízení v těchto sektorech spoléhá na jedinou kritickou součást: převodový systém schopný dodávat masivní točivý moment s neochvějnou spolehlivostí.

Toto je místo převodovky s vysokým točivým momentem nejsou jen preferované – jsou nezbytné. Vzhledem k tomu, že průmysloví výrobci čelí rostoucímu tlaku na zlepšení účinnosti, snížení prostojů a zvýšení bezpečnosti zařízení, výběr převodovky přímo ovlivňuje jejich konkurenceschopnost. Ve společnosti SGR, která je lídrem v oblasti řešení převodovek s vysokým točivým momentem se sídlem v Šanghaji, těmto výzvám důvěrně rozumíme.

S více než 15 lety technické dokonalosti a hlubokým závazkem ke kvalitě navrhujeme a vyrábíme planetové převodovky s vysokým točivým momentem a dvouplášťové šnekové převodovky s vysokým točivým momentem, které splňují přísné požadavky moderního průmyslu.

(1) Co je převodovka s vysokým točivým momentem?

Převodovka s vysokým točivým momentem je mechanické převodové zařízení navržené tak, aby zesilovalo vstupní točivý moment z motoru nebo motoru a dodávalo jej při nižších otáčkách s výrazně zvýšeným výstupním točivým momentem. Na rozdíl od standardních převodovek jsou varianty s vysokým točivým momentem speciálně navrženy tak, aby zvládaly extrémní mechanické zatížení, rázové síly a nepřetržité pracovní cykly bez poruchy.

Tyto převodovky dosahují svého výkonu díky robustním materiálům, optimalizované geometrii převodů, přesné výrobě a pokročilým procesům tepelného zpracování. Ať už se jedná o planetový systém využívající více záběrů ozubených kol nebo dvojitý obalový šnekový design maximalizující kontaktní plochu, cíl je stejný: převádět výkon efektivně a spolehlivě za nejnáročnějších podmínek. Převodovky s vysokým točivým momentem nejsou luxus – jsou nezbytností v aplikacích, kde může selhání vést k nákladným prostojům, bezpečnostním rizikům nebo zhoršené kvalitě produktu.

(2) Výhody a výkon vysokotočivých převodovek SGR

Ve společnosti SGR nabízíme dvě vlajkové lodě technologií převodovek s vysokým točivým momentem: planetové převodovky s vysokým točivým momentem a dvouplášťové šnekové převodovky s vysokým točivým momentem. Každý z nich je navržen pro specifické požadavky na výkon, přesto oba sdílejí naše základní hodnoty odolnosti, přesnosti a inovace.

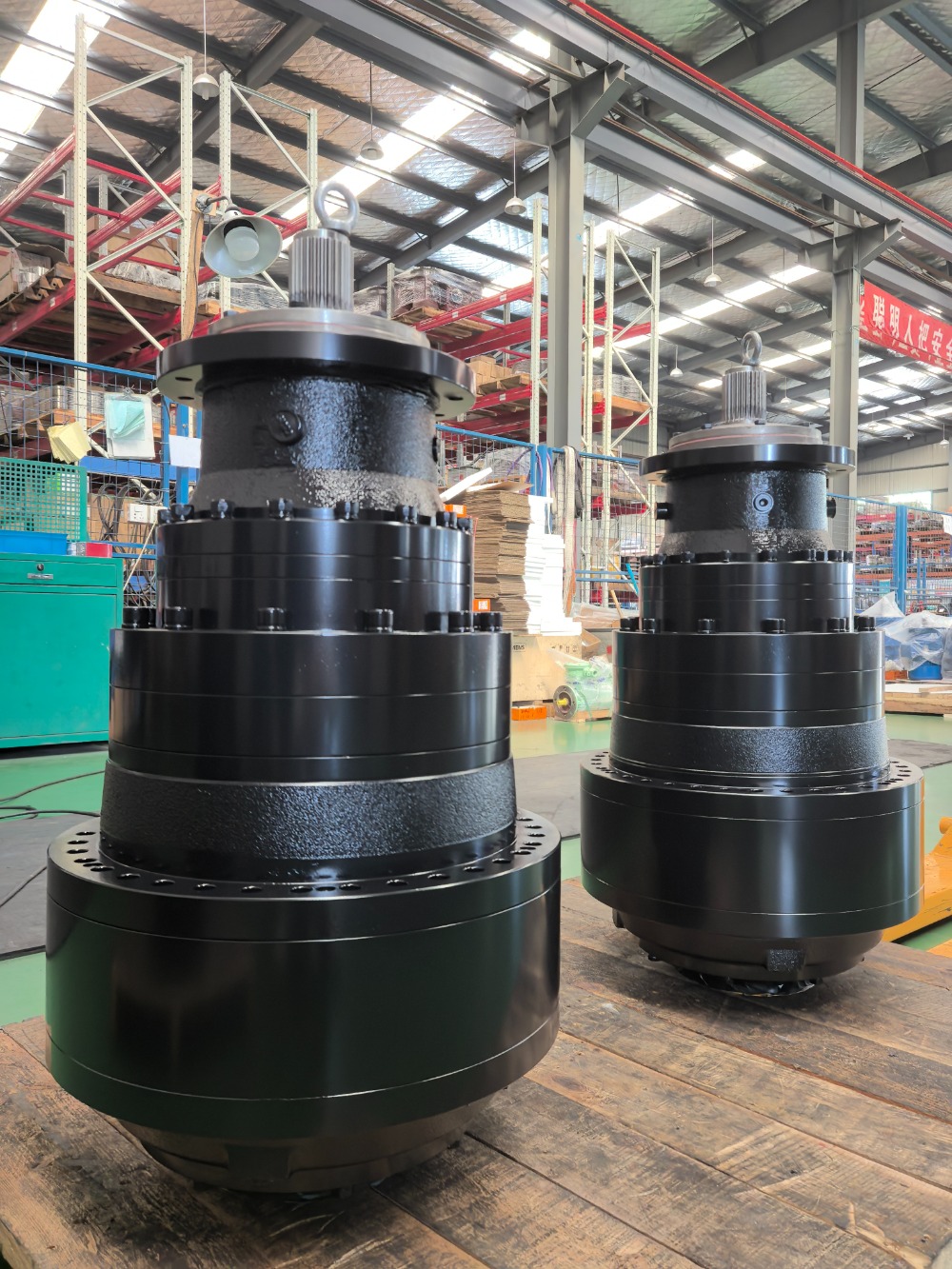

Planetová převodovka SGR s vysokým točivým momentem: výkon, přesnost a účinnost

Planetové převodovky SGR jsou konstruovány pro aplikace, které vyžadují maximální hustotu točivého momentu, vysokou účinnost a dynamickou odezvu. Naše převodovky využívající vícestupňovou planetovou architekturu rozdělují zatížení na více planetových soukolí, což umožňuje výjimečnou nosnost v kompaktním a lehkém provedení. Mezi hlavní výhody patří:

• Vysoká účinnost: Jednostupňová účinnost přesahuje 97 %, minimalizuje ztráty energie a tvorbu tepla.
• Vysoká hustota točivého momentu: Poskytuje až 300 000 Nm výstupního točivého momentu v prostorově úsporném půdorysu, ideální pro integraci do těsných uspořádání strojů.
• Přesnost a nízká vůle: Přesně broušená ozubená kola zajišťují malou vůli ≤3 obloukové minuty, což je kritické pro aplikace vyžadující přesné polohování.
• Robustní konstrukce: Ozubená kola jsou vyrobena z legované oceli 20CrMnTi, nauhličována, kalena a broušena na vysokou přesnost, což zajišťuje dlouhou životnost při velkém zatížení.

Dvojitá šneková převodovka SGR s vysokým točivým momentem: Maximální nosnost a bezpečnost

Pro aplikace vyžadující maximální nosnost, hladký chod a mechanické samosvorné jsou šnekové převodovky s dvojitým obalem SGR vynikající volbou. Tato pokročilá konstrukce se vyznačuje šnekem, který obepíná šnekové kolo, čímž vytváří větší kontaktní plochu a více zubů v záběru současně ve srovnání s tradičními šnekovými převody. Mezi hlavní výhody patří:

• Výjimečná nosnost: Geometrie s dvojitým pláštěm zvyšuje rozložení zatížení a umožňuje až o 50 % vyšší přenos točivého momentu než u standardních šnekových převodovek.
• Vlastní samosvornost: Při vysokých převodových poměrech převodovka zajišťuje mechanické samosvorné zablokování, které zabraňuje zpětnému řízení pod zatížením, což je kritické pro zvedání strojů a jeřábů.
• Hladký a tichý provoz: Vícezubý záběr snižuje vibrace a hluk, zvyšuje pohodlí obsluhy a životnost zařízení.
• Vynikající odolnost proti opotřebení: Šnek je vyroben z tvrzené oceli 20CrMnTi, zatímco šnekové kolo je odlito z vysoce výkonného legovaného bronzu, což zajišťuje dlouhodobou životnost.
• Obě produktové řady jsou vyráběny pod přísnou kontrolou kvality, podpořené certifikací dodavatelů DNV ISO9001, ISO9001 a SGS, což zajišťuje, že každá jednotka splňuje mezinárodní standardy pro výkon a spolehlivost.

(3) Případy použití převodovek SGR s vysokým točivým momentem

Případ 1: Nevýkopové horizontální směrové vrtání (HDD)

Přední čínský výrobce zařízení HDD nahradil své starší převodovky planetovými převodovkami SGR s vysokým točivým momentem pro rotaci vrtací kolony a systémy stahování. Výsledek ukazuje, že převodovky s vysokým točivým momentem zvyšují účinnost vrtání a snižují tvorbu tepla v náročných geologických podmínkách.

Případ 2: Stavební jeřábový zdvihací systém

Významný výrobce jeřábů v čínském Shandongu přijal dvojitou šnekovou převodovku SGR pro svůj zdvihací mechanismus věžového jeřábu. Vlastní samosvornost zvýšila bezpečnost při zavěšení nákladu, zatímco vysoká nosnost umožnila zvedat těžší užitečné náklady bez modernizace převodovky.

Případ 3: Pohon kalového čerpadla pro olej a plyn

Planetová převodovka SGR byla vybrána pro systém pohonu vysokotlakého kalového čerpadla v Guangzhou v Číně. Jeho vysoká účinnost a robustní konstrukce snížily spotřebu energie o 12 % a vydržely nepřetržitý provoz 24 hodin denně, 7 dní v týdnu v drsném prostředí, což výrazně snížilo celkové náklady na vlastnictví.

Více než 15 let zkušeností společnosti SGR v oblasti mechanických převodovek v kombinaci s našimi přísnými certifikacemi kvality a přístupem zaměřeným na zákazníka z nás dělá důvěryhodného partnera pro průmyslové výrobce po celém světě. Od detailních předprodejních technických konzultací až po aktivní sledování kvality po prodeji, jsme odhodláni podporovat naše zákazníky v každé fázi. Ať už potřebujete dynamický výkon planetové převodovky nebo bezpečnou přídržnou sílu dvouplášťové šnekové převodovky, SGR dodává řešení, která fungují, vydrží a posilují. Pojďme společně vybudovat silnější, bezpečnější a účinnější stroje – pro dnešní výzvy a inovace zítřka.（Autor:SGR, Angie Zhang）
