Tajemství výroby převodovek

Jako produktový manažer ve společnosti SGR, slavné čínské společnosti zabývající se převodovkami s více než 15 lety zkušeností v oblasti převodových systémů ozubených kol, jsem byl svědkem toho, jak pečlivé inženýrství přeměňuje surovou ocel na kritická energetická řešení.

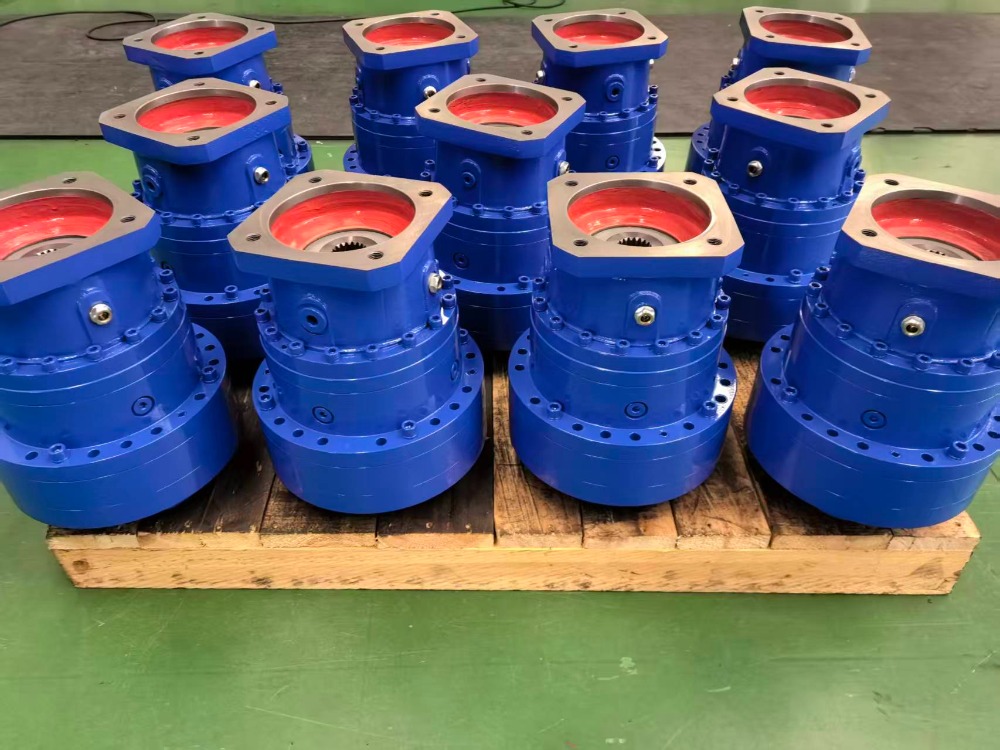

Naše planetové převodovky řady N, sestávající ze stovek modelů, jsou důvěryhodné napříč náročnými odvětvími, včetně strojírenských strojů, těžby, námořních pomocných systémů, metalurgie, zpracování pryže a potisku textilu.

Ale to, co skutečně odlišuje SGR, není jen měřítko – je to přísnost zakotvená v každé fázi výroby. Od výběru materiálu až po konečnou validaci je výroba převodovek symfonií metalurgie, přesného obrábění a kontroly kvality. Zde odhalujeme hlavní tajemství spolehlivých, vysoce výkonných planetových reduktorů SGR.

Výběr surovin: základ trvanlivosti

Cesta začíná dlouho před obráběním – se správnou ocelí. Pro kritické součásti, jako je centrální kolo, planetový unašeč a vnitřní věnec, používá SGR výhradně vysoce kvalitní legované konstrukční oceli, jako je 20CrMnTi. Tento materiál nabízí výjimečnou prokalitelnost a únavovou pevnost, která je nezbytná pro odolnost vůči cyklickému namáhání a rázům, které jsou běžné v prostředí těžkého průmyslu. Každá šarže po dodání prochází spektrální analýzou a ultrazvukovou kontrolou, což zajišťuje nulové vnitřní defekty. Protože u aplikací s vysokým točivým momentem mohou i mikroskopické nečistoty vést k předčasnému selhání. V SGR věříme: výkon začíná na molekulární úrovni.

Hrubé obrábění tepelné zpracování: pevnost při tvarování

Po ověření projdou surové polotovary přesným kováním, aby se vyrovnal tok zrna a zlepšila se mechanická integrita. Následuje hrubé soustružení a frézování na CNC centrech pro dosažení téměř čistých tvarů – zachování optimální struktury materiálu při přípravě na tepelné zpracování.

Ke skutečné přeměně dochází při tepelném zpracování. Komponenty jsou podrobeny nauhličování a kalení v řízené atmosféře, po kterém následuje nízkoteplotní temperování. Tento proces poskytuje tvrzený povrch (HRC 58–62) pro odolnost proti opotřebení, přičemž si zachovává houževnaté, tvárné jádro, které absorbuje nárazy bez praskání. Tento profil s dvojí vlastnostmi je nesmlouvavý v aplikacích, jako jsou důlní dopravníky nebo námořní navijáky, kde jsou náhlé výkyvy zatížení rutinou. Vícekomorové linky tepelného zpracování SGR zajišťují přesnost uhlíkového potenciálu v rozmezí ±0,05 %, minimalizují zkreslení a maximalizují konzistenci.

Dokončovací obrábění: kde mikrony definují dokonalost

Po tepelném zpracování díly vstupují do vysoce přesné dokončovací fáze – srdce zdokonalení převodovky. Ozubená kola jsou broušena na pokročilých CNC profilových bruskách, čímž je dosaženo přesnosti zubů až AGMA 12. To zajišťuje hladký záběr, minimální chybu přenosu a hladinu hluku pod 85 dB – i při plném zatížení.

Kromě toho je SGR vybaven čtyřosou komplexní povrchovou CNC bruskou schopnou zpracovat nejen standardní evolventní ozubená kola, ale také složité geometrie, jako jsou profily toroidních šneků. Tato všestrannost nám umožňuje zachovat geometrickou věrnost napříč celou naší produktovou řadou, od kompaktních jednotek N200 až po masivní modely N885 s točivým momentem až 540 000 N·m. Taková přesnost se přímo promítá do vyšší účinnosti (> 96 %), snížených vibrací a prodloužené životnosti – klíčové rozdíly na trzích, kde prostoje stojí tisíce za hodinu.

Montáž a finální ověření: inženýrská důvěra v každou jednotku

Montáž probíhá v klimatizované dílně, kde technici při instalaci ložisek, těsnění a hřídelí postupují podle standardizovaných pracovních pokynů. Kritické parametry – jako je předpětí ložiska s vůlí a soustřednost – jsou monitorovány v reálném čase pomocí digitálních snímačů točivého momentu a posunutí. Ale montáž je jen polovina příběhu. Každý reduktor řady N prochází před odesláním přísným testováním výkonu:

Záběh bez zatížení: Ověřuje plynulé otáčení a základní hluk.

Test odolnosti při plné zátěži: Simuluje skutečné podmínky pro ověření nárůstu teploty, účinnosti a vibrací.

Kontrola rozměrů: Souřadnicové měřicí stroje (CMM) potvrzují kritické rozměry montáže a vyrovnání.

Kontrola integrity těsnění: Zajišťuje nulový únik při tepelném cyklování.

Certifikaci a balení obdrží pouze jednotky splňující všechna kritéria. Každá převodovka je označena jedinečným QR kódem, který umožňuje sledovat celý životní cyklus – od ocelárny až po místo koncového uživatele.

V SGR nevyrábíme jen převodovky; vytváříme důvěru. Naše planetové reduktory řady N neuspějí díky jedinému průlomu, ale díky disciplinovanému provádění napříč každým článkem hodnotového řetězce – od materiálové vědy až po konečné ověření.

V éře, kdy „dost dobré“ již není přijatelné, zůstává SGR neochvějným poskytováním kvality importu a výměny s místní podporou, modulární flexibilitou a osvědčenou odolností. Ať už pohánějí stroj na vrtání tunelů nebo lodní palubní jeřáb, naše převodovky fungují tiše, efektivně a spolehlivě – protože v těžkém průmyslu neexistují žádné druhé šance. To je skutečné tajemství výroby převodovek: přesnost není volitelná – je to všechno. (Autor, SGR, Angie Zhang)
