Srovnání a výhody jedno a vícestupňové planetové převodovky

Planetové převodovky jsou široce používány v průmyslové automatizaci, robotice, letectví a těžkých strojích díky jejich vysoké hustotě točivého momentu, kompaktní konstrukci a vynikajícímu rozložení zatížení. Mezi různými konfiguracemi jsou jednostupňové a vícestupňové planetové převodovky jsou dva nejběžnější typy.

Pokud jsou planetové reduktory „nejlepší z nejlepších“, pak z rodiny planetových reduktorů jsou vícestupňové planetové reduktory „síla“ díky své vynikající schopnosti výstupního točivého momentu, širokému rozsahu redukčních poměrů a hladkému provozu.

Srovnání mezi jednostupňovou a vícestupňovou planetovou převodovkou

Porovnám singl a vícestupňová planetová převodovka ze 3 aspektů.

• Převodový poměr a snížení rychlosti

Jednostupňová planetová převodovka obvykle nabízí redukční poměry mezi 3:1 a 10:1. Tento rozsah je dostatečný pro aplikace vyžadující mírné snížení rychlosti s vysokou účinností.

naproti tomu vícestupňové planetové převodovky může dosáhnout mnohem vyšších poměrů – až 1 000:1 nebo více – kaskádováním více planetárních sad do jednoho pouzdra. Každý stupeň znásobuje snížení a umožňuje velmi nízké výstupní otáčky vysokorychlostního vstupního motoru.

• Velikost, hmotnost a vůle

Jednostupňové planetové převodovky jsou kratší, lehčí a mají nižší rotační setrvačnost, díky čemuž jsou ideální pro dynamické aplikace, jako jsou servomotorové systémy pick-and-place, kde je klíčová rychlá akcelerace. Obvykle také nabízejí nižší vůli rozhodující pro přesnost polohování.

Vícestupňové převodovky jsou díky přídavným soukolím a unášečům delší a těžší. Zatímco moderní výroba dokáže udržet malou vůli, každá přidaná fáze představuje potenciál pro kumulativní úhlovou chybu.

Pokročilé vícestupňové konstrukce však často integrují křížová válečková ložiska nebo předepjaté planetové čepy pro udržení tuhosti a minimalizaci průhybu při zatížení.

• Kapacita točivého momentu a rozložení zatížení

Obě konfigurace rozdělují zatížení na více planetových soukolí, čímž zvyšují odolnost, ale vícestupňové převodovky mohou přenášet vyšší výstupní točivý moment při velmi nízkých rychlostech, díky čemuž jsou vhodné pro náročné úkoly, jako jsou extrudéry, navijáky nebo otočné pohony.

Jednostupňové verze vynikají ve vysokorychlostních scénářích se středním točivým momentem, kde na citlivosti záleží více než na extrémní síle.

Stojí za zmínku, že první stupeň ve vícestupňovém systému často zvládá nejvyšší vstupní otáčky a musí být navržen pro odolnost proti únavě, zatímco poslední stupeň nese špičkový výstupní točivý moment.

• Náklady a údržba

Jednostupňové převodovky jsou méně nákladné na výrobu a údržbu díky menšímu počtu součástí a jednodušší montáži.

Vícestupňové jednotky zahrnují užší tolerance, více dílů a složité cesty mazání, což zvyšuje počáteční náklady i potenciální složitost služeb.

Vícestupňová planetová převodovka má značné výhody

• Větší točivý moment

Jednostupňové planetové převodovky jsou omezeny svou konstrukcí a poměrem otáček, což má za následek omezený výstupní točivý moment. Vícestupňové planetové převodovky však dosahují progresivního zesílení točivého momentu prostřednictvím dvou nebo tří stupňů planetové převodovky zapojených do série. Například poté, co první stupeň dosáhne redukčního poměru 5:1, může druhý stupeň dosáhnout redukčního poměru 4:1, což má za následek celkový poměr otáček 20:1 a 20násobné zvýšení výstupního točivého momentu.

Tento vysoký točivý moment také zvyšuje jeho nosnost a umožňuje vícestupňovým planetovým převodovkám zvládat extrémní požadavky na zatížení polí, jako jsou důlní stroje, bezvýkopové vrtné soupravy a větrná energie.

Vysoký převodový poměr lze dosáhnout bez externího převodového zařízení.

U některých převodových aplikací vyžaduje dosažení velkého převodového poměru často sériové zapojení jednostupňové planetové převodovky a šnekového převodu. U vícestupňové planetové převodovky však tento tradiční způsob připojení již není nutný. Je to proto, že vícestupňová planetová převodovka integruje více převodových stupňů, což umožňuje vysoké převodové poměry od 20:1 do 100:1 v rámci kompaktního prostoru, což vyhovuje potřebám aplikací vyžadujících velké převodové poměry.

• Vyšší účinnost přenosu a nízké energetické ztráty.

Ve srovnání se šnekovými převody si vícestupňové planetové převodovky mohou udržet celkovou účinnost 94 % až 96 % i po dvou stupních převodu. Podle fyziky znamená vyšší účinnost menší energetické ztráty; proto mohou vícestupňové planetové převodovky výrazně snížit provozní náklady.

• Distribuce energie pro hladší provoz

Planetové převodovky mají distribuci výkonu a vícestupňové planetové převodovky tuto charakteristiku dokonale ztělesňují. Ve vícestupňové planetové převodovce je vstupní výkon rovnoměrně rozdělen mezi více planetových převodů, čímž se účinně snižuje zatížení jedním zubem, vibrace a hluk, což má za následek hladší provoz.

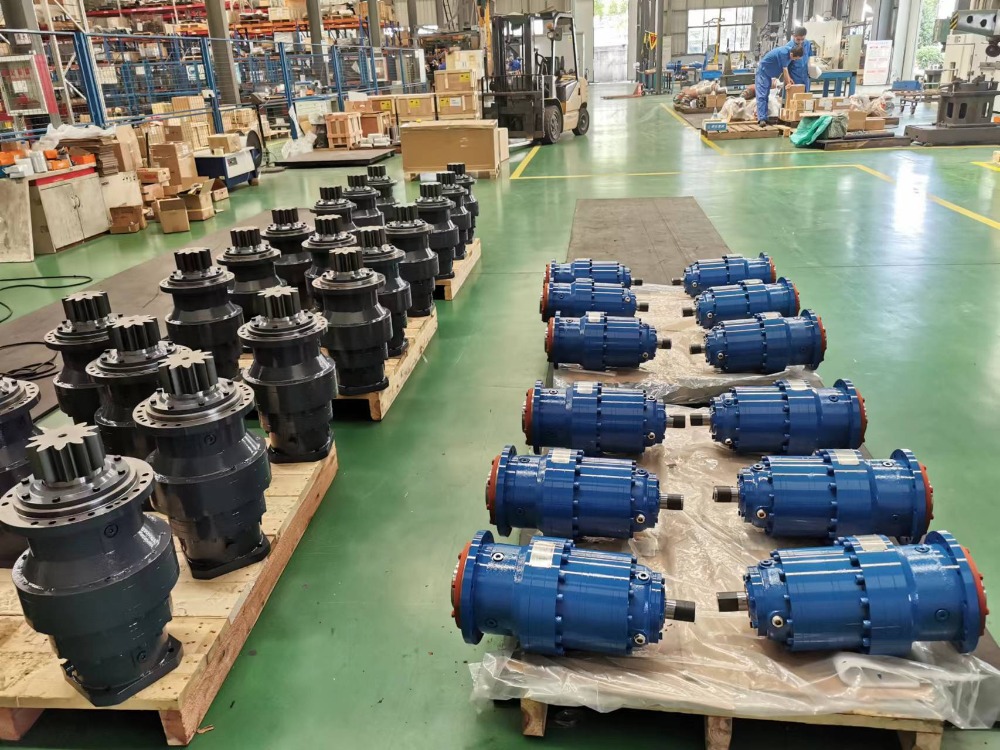

Případy použití vícestupňových planetových převodovek SGR

Vícestupňové planetové převodovky SGR jsou vyrobeny z legované oceli 20CrMnTi prostřednictvím procesu přesného broušení ozubených kol nauhličováním a kalením. Povrch zubu má vysokou tvrdost a vysokou odolnost proti opotřebení, což zajišťuje, že si může udržet nízkou vůli i při plném zatížení, splňující požadavky servořízení a přesné polohování.

Vícestupňové planetové převodovky SGR byly použity v mnoha špičkových průmyslových scénářích. V projektech bezvýkopových horizontálních směrových vrtných souprav pracují dvoustupňové planetové reduktory SGR s jejich vynikajícím výkonem v poměru otáček 45:1 a výstupním točivým momentem 280 000 Nm stabilně za podmínek nepřetržitého provozu s nízkým nárůstem teploty, což výrazně zlepšuje celkovou spolehlivost a konstrukční efektivitu stroje. To si vysloužilo vysoké uznání zákazníků a pomohlo jim dosáhnout efektivního vrtání ve složitých geologických formacích.

Stručně řečeno, vícestupňové planetové převodovky se svým silným točivým momentem, účinným převodem a spolehlivou konstrukcí podporují nepřetržitý provoz zařízení těžkého průmyslu. Vícestupňové planetové převodovky, vedené výrobním trendem směrem k vysoké kvalitě, vysoké účinnosti a nízké spotřebě energie, se stávají preferovaným řešením převodovky pro stále větší počet špičkových zařízení.
