Průvodce profesionálním výběrem pro planetové převodovky: Technická architektura, srovnání výkonu a průmyslové aplikace

Po více než deseti letech práce na projektech planetových reduktorů ve společnosti SGR jsem pozoroval, že zákazníci v širokém spektru průmyslových odvětví – od průmyslové automatizace po všeobecné strojírenství – si soustavně kladou konkrétní otázku: Jak lze profesionálně vybrat planetový reduktor ?

To je skvělá otázka. Výběr reduktoru přímo ovlivňuje výkon, účinnost, spolehlivost, životnost a dokonce i bezpečnost celého mechanického systému. Nesprávná nebo neodpovídající volba reduktoru může v nejlepším případě vést k nestabilnímu provozu zařízení, zvýšené spotřebě energie a časté údržbě.

V nejhorším případě to může způsobit selhání převodovky, prostoje ve výrobě, bezpečnostní incidenty a významné ekonomické ztráty. V tomto článku, čerpajícím z více než deseti let zkušeností v terénu a technické podpory, poskytnu strukturovaný, profesionální přístup k výběru planetových reduktorů – od základních principů až po aplikace v reálném světě.

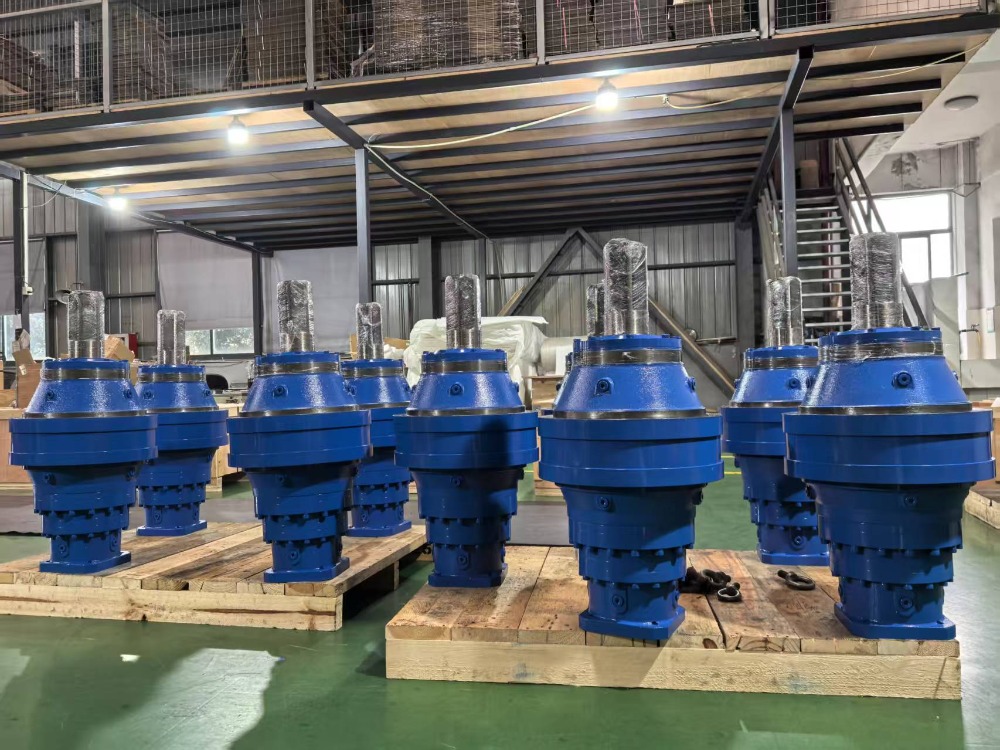

Úvod do technologie planetárních reduktorů

Planetový reduktor odvozuje svůj název od své strukturální podobnosti se sluneční soustavou: centrální centrální kolo, více planetových kol namontovaných na rotujícím unašeči a vnější věnec, který je v záběru se všemi planetami současně. Tato koaxiální konstrukce s více sítěmi umožňuje rozložení krouticího momentu na několik kontaktních bodů, což má za následek výjimečnou schopnost sdílení zátěže.

Mezi hlavní výhody patří:

• Vysoká hustota točivého momentu: Poskytuje vysoký výstupní točivý moment v kompaktním obalu.
• Nízká vůle: Rozhodující pro přesné polohování (např. robotika, CNC).
• Vysoká torzní tuhost: Minimalizuje průhyb při zatížení.
• Hladký, tichý chod: Díky vyváženému rozložení síly.
• Vysoká účinnost: Obvykle 95–98 %, snižuje plýtvání energií.

Moderní planetové redukce jsou k dispozici v jedno-, dvou- nebo třístupňových konfiguracích, s redukčními poměry v rozmezí od 3:1 do více než 500:1. Jsou široce používány v servosystémech, mobilních strojích, dopravnících a aplikacích obnovitelné energie – kde záleží na spolehlivosti, přesnosti a prostorových omezeních.

Planetární převodové redukce vs. jiné převodové redukce: Technická analýza výkonu

Ne všechny redukce jsou si rovny. Výběr správného typu závisí na prioritách aplikace.

Níže uvádíme srovnávací přehled:

S sebou: Planetární reduktory nabízejí nejlepší rovnováhu mezi účinností, kompaktností, přesností a odolností pro většinu průmyslových aplikací – což z nich dělá ideální řešení pro servopohony a dynamické systémy.

Kritické specifikace a kritéria výběru

Výběr správného planetového reduktoru vyžaduje systematické hodnocení jak provozní náročnosti, tak technických parametrů:

a) Požadavky na zatížení a krouticí moment

• Vypočítejte trvalý točivý moment a špičkový točivý moment (zrychlení/rozběh).
• Použijte bezpečnostní faktor (typicky 1,5–2,0 pro dynamické nebo rázové zatížení).

b) Poměr snížení

• Jednostupňové: 3–10:1; Dvoustupňové: 15–100:1; Třístupňový: až 500:1.

c) Vůle a přesnost

• Standardní (≤15 arcmin): Dopravníky, míchačky, obecné stroje.
• Přesnost (≤5 úhlové minuty, až 1 úhlová min): Robotika, lékařská zařízení, polovodičová zařízení.

d) Montáž a integrace

• Možnosti: přírubová montáž, dutá hřídel, hřídelový vstup/výstup nebo přímá spojka motoru (IEC B5/B14).
• Konstrukce dutých hřídelí zjednodušuje integraci s poháněnými hřídeli (např. dopravníkové válečky).

e) Podmínky prostředí

• Krytí IP: IP65/IP66 pro venkovní, mycí nebo prašné prostředí.
• Mazání: Doživotní mazivo pro lehká zatížení; olejová lázeň nebo nucené mazání pro trvalé velké zatížení.
• Materiál: Nerezová ocel nebo potažené kryty pro korozivní prostředí (potravinářské, námořní, chemické).

f) Další funkce

• Nezbytné mohou být integrované brzdy (pro vertikální osy), kodéry, omezovače točivého momentu nebo mechanismy proti zpětnému rázu.
• Vždy ověřte kompatibilitu s vaší značkou motoru a prostudujte si jmenovitý pracovní cyklus výrobce, abyste předešli tepelnému přetížení.

Pokročilé aplikace v moderním průmyslu

Planetové převodovky umožňují inovace napříč sektory:

• Průmyslová automatizace: Napájení 6osých robotických kloubů a systémů delta pick-and-place, kde je vyžadována opakovatelnost <0,1 mm.
• Obnovitelná energie: Pohon solárních sledovačů s životností 25 let a zvládání proměnlivého zatížení větrem ve středně velkých turbínách.
• Mobilní stroje: Používá se v pohonech kyvných rypadel a trakčních jednotkách AGV pro vysokou toleranci rázového zatížení.
• Manipulace s materiálem: Pásové dopravníky a automatizované skladovací systémy těží z vysoké účinnosti a kompaktního designu.
• Námořní a ekologická plavidla: Od turistických lodí po lodě na čištění řek, planetární pohony umožňují tichý, spolehlivý pohon a provoz navijáku.
• Vznikající pole: Elektrická pozemní podpůrná zařízení, bateriově napájené těžební nakladače a nositelné exoskelety stále více spoléhají na lehké planetární systémy s vysokou hustotou výkonu.

Výběr planetového reduktoru není rozhodnutí o komoditě – je to strategická inženýrská volba. Jako někdo, kdo v SGR podporoval tisíce aplikací, jsem z první ruky viděl, jak správný reduktor zvyšuje výkon, zatímco ten špatný se stává úzkým hrdlem. Pochopením technologie, objektivním porovnáním alternativ a sladěním specifikací s reálnými požadavky mohou inženýři zajistit optimální výkon systému, dlouhou životnost a celkové náklady na vlastnictví. V éře automatizace, elektrifikace a chytré výroby již není zvládnutí výběru reduktoru volitelné – je nezbytné. (Autor, SGR, Angie Zhang)
