** planetové šnekové kolo ** představuje spojení vysokého poměru redukce (z šnekového stupně) a vysoké hustoty točivého momentu (z planetového stupně). Pro automatizaci a robotiku není primární technickou výzvou jen samotná konstrukce převodovky, ale bezproblémová, kompaktní a standardizovaná integrace s různými hnacími motory. Dosažení vysoké účinnosti Integrace servomotoru se šnekovou převodovkou vyžaduje robustní **Modulární konstrukci planetového šnekového soukolí** využívající standardizovaná rozhraní a minimální montážní objem.

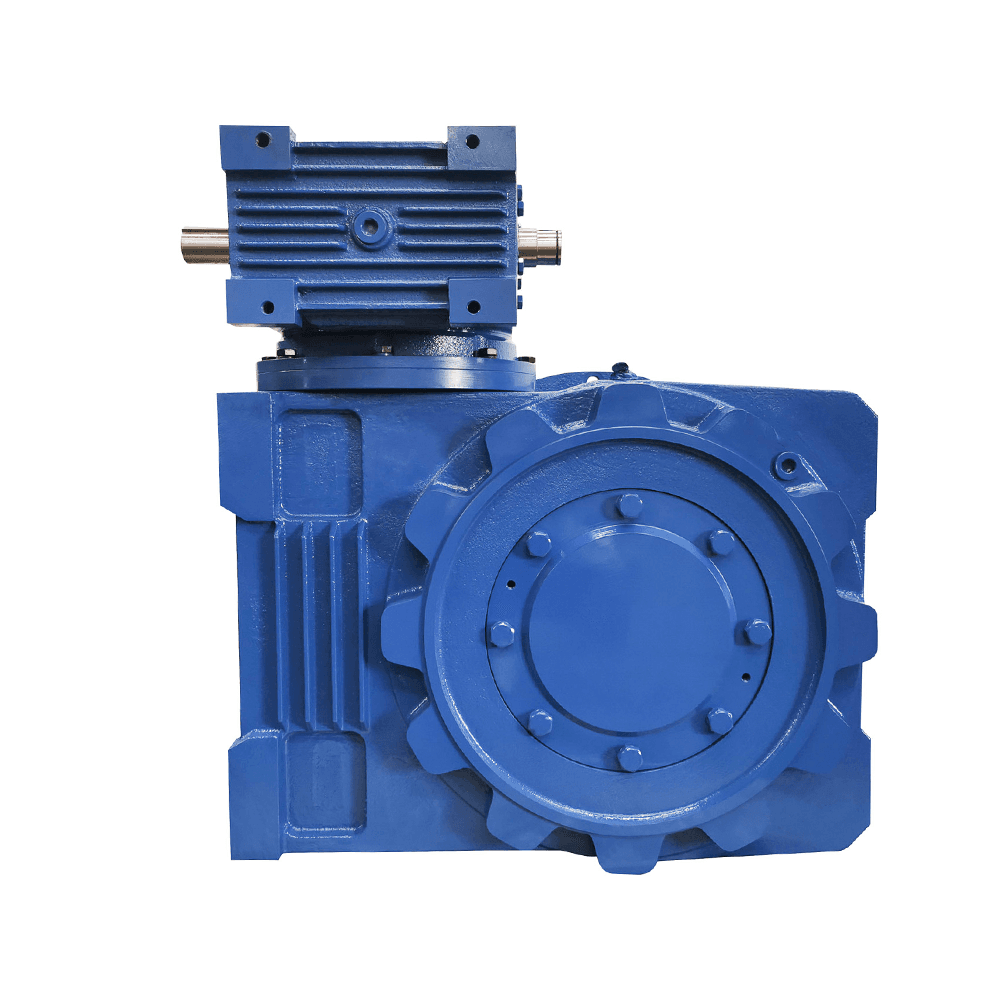

Dvoustupňový toroidní šnekový reduktor

Nezbytnost modularity: Principy Konstrukce modulární planetové šnekové převodovky

Modulární architektura umožňuje dodavatelům B2B rychle konfigurovat převodovky tak, aby odpovídaly různým specifikacím motorů, aniž by bylo nutné pro každou zakázku navrhovat nová pouzdra.

Standardizovaná rozhraní pro všestrannost

• **Klíčové komponenty rozhraní:** Modulárníity je dosaženo rozdělením skříně převodovky do funkčních bloků, především příruby adaptéru motoru (vstup) a konfigurace výstupní příruba/hřídel.
• **Flexibilita:** To umožňuje, aby jádro **planetárního šnekového soukolí** zůstalo nezměněno, zatímco je vstupní blok vyměněn tak, aby akceptoval různé velikosti rámu motoru (např. NEMA 23, 34 nebo různé velikosti IEC) od libovolného výrobce.

Výhody modulární architektury v řízení zásob

Z hlediska výroby a nákupu modularita dramaticky snižuje složitost. Dodavatelé mohou udržovat zásoby hlavních převodových jednotek a menší zásoby předem obrobených adaptérových přírub, což zrychluje dodací lhůty ve srovnání s nemodulárními řešeními na zakázku.

Modulární vs. přizpůsobená integrační tabulka

Integrace na vstupní straně: Standardizované příruby adaptéru motoru pro převodovky

Adaptér motoru je základním pilířem integrace. Jeho konstrukce určuje jak mechanickou kompatibilitu, tak přesnost hnacího ústrojí.

Definování standardů příruby a spojky adaptéru (např. IEC/NEMA)

• **Standardizace příruby:** Standardizované příruby adaptéru motoru pro převodovky musí pevně odpovídat mezinárodním normám pro dimenzování (např. IEC B5 nebo NEMA C-Face). To zaručuje mechanickou zaměnitelnost mezi motory od různých světových dodavatelů.
• **Provedení spojky:** Vnitřní spojka se musí přizpůsobit drážce nebo drážkování hřídele motoru, často využívající třecí zámek nebo mechanismus upínacího náboje. Spojka musí spolehlivě přenášet plný vstupní krouticí moment a zároveň tlumit drobné vibrace a zajišťovat axiální vyrovnání.

Strategie pro dosažení optimální soustřednosti motoru a převodovky

Soustřednost neboli vyrovnání hřídele motoru a vstupního hřídele převodovky je životně důležitá. Nesouosost urychluje opotřebení ložisek a vytváří hluk. Přesné obrobení příruby adaptéru a použití centrovacích vodítek (umístění čepů) jsou strategie pro minimalizaci radiálního házení a dosažení vysokého vyrovnání potřebného pro hladký provoz ve vysokorychlostních aplikacích, o kterých nelze vyjednávat.

Dosažení hustoty: Kompaktní planetová šneková převodovka pro robotiku

V automatizaci, zejména v robotice a manipulaci s materiálem, jsou velikost a hmotnost kritickým omezením výkonu. Hybridní **planetární šneková převodovka** zde přirozeně nabízí výhody.

Prostorově úsporná výhoda červo-planetární hybridní struktury

• **Výhody šnekového převodu:** První (šnekový) stupeň poskytuje vysoké redukční poměry v kompaktním, kolmém uspořádání, což výrazně zkracuje axiální délku celé jednotky ve srovnání s vícestupňovým řadovým planetárním systémem.
• **Planetární výhody:** Druhý (planetární) stupeň zajišťuje vysokou hustotu točivého momentu potřebnou pro výstup, díky čemuž je **planetární šnekové kolo** ideální Kompaktní planetová šneková převodovka pro robotiku kde je prostor na prvním místě.

Konstrukce krytu pro minimální objem a nízké vibrace

Efektivní Kompaktní planetová šneková převodovka pro robotiku design vyžaduje analýzu konečných prvků (FEA), aby se minimalizoval materiál pouzdra při zachování vysoké tuhosti. Tvar pouzdra je navržen tak, aby maximalizoval odvod tepla a poskytoval pevnou oporu pro vnitřní ložiska, minimalizoval průhyb při špičkovém zatížení a zajistil nízké vibrační charakteristiky nezbytné pro přesnou automatizaci.

Výkonová synergie: Optimalizace planetového šnekového pohonu pro automatizaci

Integrace musí zlepšit, nikoli snížit celkový výkon systému.

Řízení vůle a torzní tuhost v integrovaných systémech

• **Vůle:** Pro přesnou automatizaci je kritická nízká vůle. Kvalita vstupní spojky a adaptéru přímo ovlivňuje měřenou vůli systému. **Planetové šnekové převodovky** určené pro automatizaci se vyznačují obráběním s úzkými tolerancemi pro dosažení méně než 5 obloukových minut vůle.
• **Tuhost:** Vysoká torzní tuhost celého integrovaného systému – hřídel motoru, spojka a vstup převodovky – je nutná k zajištění přesného a okamžitého přenosu točivého momentu, což je klíčový cíl Optimalizace planetového šnekového pohonu pro automatizaci .

Tepelný management v Integrace servomotoru se šnekovou převodovkou

Šnekový stupeň přirozeně generuje více tepla v důsledku kluzného tření. Efektivní Integrace servomotoru se šnekovou převodovkou to musí zohlednit použitím směsí pro přenos tepla na rozhraní příruby adaptéru a optimalizací plochy povrchu pouzdra pro řízení nárůstu teploty a zachování životnosti jak převodového maziva, tak těsnění motoru.
