Jak si vybrat planetové převodovky pro průmyslové stroje, robotiku, automobilové systémy a aplikace s vysokým točivým momentem

Průmyslové stroje, robotika a automobilové systémy všechny spoléhají na komponenty, které dokážou přenášet vysoký točivý moment v rámci kompaktního půdorysu, a jen málo mechanických sestav to dělá tak efektivně jako planetová převodovka . Tato příručka vás seznámí s tím, jak tyto převodové systémy fungují, jaké jsou dostupné typy a co je třeba zvážit při výběru převodovky pro náročnou aplikaci.

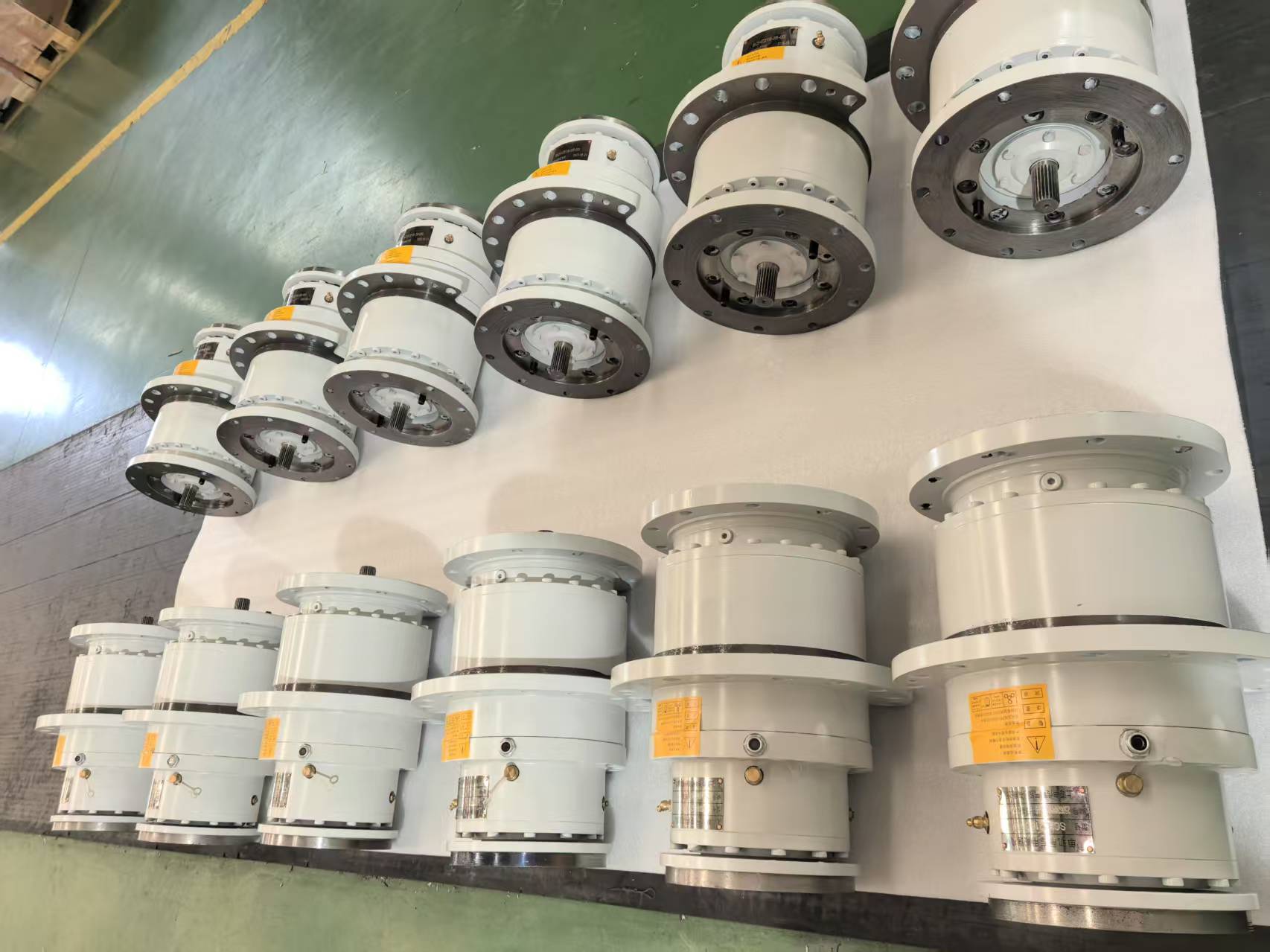

Co je planetová převodovka a jak funguje planetová převodovka?

Planetová převodovka, nazývaná také planetová převodovka, je mechanismus redukce nebo zvýšení převodu postavený na třech základních součástech: centrální centrální kolo, sada planetových kol, která kolem něj obíhají, a vnější věnec s vnitřními zuby, do kterého planetové kolo zabírá. Planetová kola jsou držena na místě rotujícím unašečem a v závislosti na tom, která součást je pevná, která je poháněna a která je výstupem, může sestava produkovat široký rozsah redukčních poměrů ve velmi kompaktní skříni.

Struktura planetového převodového systému je to, co dává tomuto návrhu jeho definující vlastnosti. Protože více planetových soukolí sdílí přenášené zatížení současně, spíše než jeden pár ozubených kol přenášejících celý točivý moment jako u jednoduchého ozubeného soukolí, je zatížení rozloženo přes několik kontaktních bodů najednou. Toto uspořádání věncového kola s planetovým kolem centrálního kola je ústřední pro to, jak systémy převodovek pro přenos točivého momentu dosahují vysoké kapacity, aniž by vyžadovaly proporcionálně velkou skříň. Výsledkem je kompaktní převodový mechanismus, který se hodí do aplikací, kde je omezený prostor, ale požadavky na točivý moment jsou vysoké.

Jaké jsou hlavní typy planetových převodovek?

Planetové převodovky jsou kategorizovány především podle počtu redukčních stupňů, jejich orientace hřídele a úrovně přesnosti požadované pro danou aplikaci.

Jednostupňová planetová převodovka

Jednostupňová planetová převodovka využívá jednu sadu centrálního, planetového a věncového kola k dosažení mírného redukčního poměru. Tato konfigurace je kompaktní a účinná a obvykle se volí, když požadovaný převodový poměr spadá do rozsahu, který může prakticky zajistit jediná převodovka.

Vícestupňová planetová převodovka

Vícestupňová planetová převodovka spojuje dvě nebo více planetových soukolí v sérii, přičemž výstup jednoho stupně řídí vstup dalšího. To umožňuje mnohem vyšší celkové redukční poměry než u jednostupňového designu, i když přidává délku a určitou dodatečnou vůli v každé přidané fázi.

Inline planetový reduktor

Inline planetový reduktor udržuje vstupní a výstupní hřídel na stejné ose, což zjednodušuje spojení s motory a poháněným zařízením a je jednou z nejběžnějších konfigurací v průmyslové automatizaci.

Pravoúhlá planetová převodovka

Pravoúhlá planetová převodovka obsahuje kuželový nebo hypoidní převodový stupeň pro přesměrování přenosu výkonu o devadesát stupňů, což je užitečné, když prostorová omezení nebo požadavky na uspořádání neumožňují řadové uspořádání.

Přesná planetová převodovka

Přesná planetová převodovka je vyráběna s užšími tolerancemi speciálně pro minimalizaci vůle a polohovacích chyb, takže je vhodná pro řízení pohybu a robotické aplikace, kde na přesnosti záleží stejně jako na kapacitě točivého momentu.

Kde se běžně používají planetové převodovky?

Planetové převodovky se objevují v celé řadě průmyslových odvětví, kde je vyžadována kombinace vysokého točivého momentu, kompaktní velikosti a spolehlivého přenosu výkonu.

Použití strojů pro průmyslovou automatizaci planetové převodovky ve velké míře v servopohonných osách, indexovacích stolech a balicích zařízeních, kde je nezbytné přesné řízení pohybu a opakovatelné polohování. Pohon robotických systémů závisí na planetových převodovkách pro ovládání kloubů, protože robotická ramena potřebují vysokou hustotu točivého momentu v malé skříni, aby zůstalo celé rameno lehké a citlivé. Aplikace převodovek systémů dopravníkových pásů upřednostňují planetové konstrukce, když kompaktní pohonná jednotka potřebuje zvládat proměnlivé zatížení během dlouhých provozních hodin. Automobilové převodové systémy používají planetové převodovky uvnitř automatických převodovek k dosažení více převodových poměrů bez velkého počtu samostatných párů převodů. Pohonné jednotky stavebních strojů, včetně těch v rypadlech a jeřábech, se spoléhají na planetové koncové pohony, které dodávají vysoký točivý moment potřebný pro těžké zvedání a pohyb v kompaktních krytech namontovaných přímo na kole nebo pás.

Jaké výkonové vlastnosti by měla poskytovat planetová převodovka?

Dobře zkonstruovaná planetová převodovka potřebuje vyvážit kapacitu točivého momentu, přesnost a mechanickou účinnost v závislosti na tom, co aplikace nejvíce vyžaduje.

Výkon převodovky s vysokou hustotou točivého momentu pochází přímo z povahy sdílení zátěže planetového uspořádání, kde záběry více ozubených kol pracují paralelně spíše než jeden pár nesoucí plné zatížení. Přesná konstrukce ozubených kol s nízkou vůlí je nejdůležitější v aplikacích řízení pohybu, kde se jakákoli rotační vůle mezi vstupem a výstupem přímo promítá do chyby polohování. Vysoce účinný přenos síly je ovlivněn kvalitou zubů ozubeného kola, mazáním a výběrem ložisek, protože každý další stupeň nebo bod záběru přináší určité mechanické ztráty. Chování systému převodů s plynulým otáčením, což znamená minimální vibrace a konzistentní výstupní rychlost, závisí na přesnosti výroby a správném vyrovnání mezi centrálním, planetovým a prstencovým kolem.

Jak se vyrábí planetová převodovka?

Výroba planetové převodovky zahrnuje sekvenci přesného obrábění, tepelného zpracování a montážních kroků navržených tak, aby bylo dosaženo těsných tolerancí napříč všemi součástmi ozubených kol.

Každá z těchto fází přispívá ke konečnému výkonu převodovky a vynechání nebo uspěchání jakéhokoli kroku, zejména tepelného zpracování nebo kalibrace vyrovnání, má tendenci se později projevit jako předčasné opotřebení nebo nadměrná vůle v provozu.

Jak si stojí planetová převodovka ve srovnání s jinými typy převodovek?

Planetové převodovky jsou jedním z několika přístupů redukce převodů a jejich srovnání s alternativními konstrukcemi pomáhá objasnit, kdy je planetová konfigurace lepší volbou.

Porovnání planetové a šnekové převodovky se obecně týká hustoty točivého momentu a účinnosti versus schopnosti samosvornosti. Šnekové převodovky nabízejí silné samosvorné chování za cenu nižší účinnosti, protože kluzný kontakt mezi šnekem a kolem generuje větší tření než valivý kontakt u planetového soukolí. Porovnání planetové a spirálové převodovky je poněkud odlišné, protože spirálové převodovky mohou také dosahovat vysoké účinnosti, ale planetové konstrukce obvykle nabízejí menší půdorys pro ekvivalentní jmenovitý točivý moment kvůli jejich uspořádání se sdílením zatížení.

Porovnání reduktoru napříč těmito systémy nakonec závisí na prioritě aplikace. Tam, kde srovnání hustoty točivého momentu upřednostňuje planetové konstrukce, jsou instalace s omezeným prostorem, jako jsou robotické klouby nebo pohony kol, zatímco šnekové a spirálové převodovky zůstávají běžné v aplikacích, kde cena, jednoduchost nebo samosvornost převažují nad výhodami kompaktního planetového uspořádání.

Jaké jsou běžné problémy nebo omezení planetových převodovek?

Planetové převodovky jsou mechanicky odolné, ale nejsou imunní vůči opotřebení a provozním problémům, zejména při náročných pracovních cyklech.

Problémy převodovky s opotřebením ložisek se časem vyvíjejí, protože ložiska planetových soukolí nebo jehlové válečky procházejí opakovaným cyklickým zatěžováním a toto opotřebení může nakonec zvýšit vůli a snížit přesnost polohování. Problémy se selháním mazání převodového systému jsou běžnou hlavní příčinou předčasného opotřebení, protože nedostatečné nebo degradované mazivo zvyšuje tření a teplo v záběrových bodech převodů a na plochách ložisek. Příznaky hluku a vibrací převodovky často naznačují rozvíjející se problémy, jako je opotřebení zubů převodů, poškození ložisek nebo porucha mazání, a sledování těchto příznaků může pomoci zachytit problémy dříve, než dojde k poruše. Nesouosost planetových soukolí, ať už z důvodu chyby při instalaci nebo vychýlení hřídele při zatížení, může způsobit nerovnoměrné rozložení zatížení na planetová kola a urychlit opotřebení konkrétních zubů. K situacím poškození převodovky přetížením dochází, když požadavky na točivý moment překročí jmenovitou kapacitu jednotky, což může v těžkých případech vést ke zlomení zubu, selhání ložisek nebo deformaci nosiče.

Jak vybrat správnou planetovou převodovku?

Výběr správné planetové převodovky vyžaduje přizpůsobení několika technických parametrů specifickým požadavkům aplikace, spíše než výběr pouze na základě velikosti nebo ceny.

Metodický proces výběru obvykle začíná definováním požadovaného výstupního krouticího momentu a otáček, poté zúžením možností převodu a nakonec potvrzením, že montážní konfigurace a hodnocení prostředí vyhovují dané instalaci. Přeskočení kteréhokoli z těchto kroků zvyšuje riziko výběru převodovky, která je poddimenzovaná pro špičkové zatížení nebo neodpovídá rozsahu otáček hnacího motoru.

Jaký je budoucí trend technologie planetových převodovek?

Technologie planetových převodovek se nadále vyvíjí spolu s širšími trendy v automatizaci, přesné výrobě a materiálovém inženýrství.

Kompaktní automatizační pohony stále více integrují motor, převodovku a řídicí elektroniku do jediného pouzdra, což snižuje složitost instalace při zachování výhod hustoty točivého momentu planetových konstrukcí. Inteligentní systémy pro monitorování stavu převodovek používají vestavěné senzory ke sledování vibrací, teploty a stavu mazání, což umožňuje týmům údržby identifikovat vznikající problémy dříve, než způsobí neplánované odstávky. Nízkohlučný design ozubených kol se stal rostoucí prioritou, protože automatizované zařízení se přesouvá do prostředí sdíleného s lidskými pracovníky, což vede k vylepšení designu profilu zubů a přesnosti výroby. Pokročilé materiálové konstrukce převodů, včetně vylepšeného výběru slitin a povrchových úprav, prodlužuje životnost převodů a umožňuje vyšší jmenovité krouticí momenty v rámci stejné fyzické obálky. Společně tento vývoj směřuje k planetovým převodovkám, které jsou inteligentnější, kompaktnější a lépe vyhovují požadavkům moderních automatizovaných systémů.

FAQ

Co je planetová převodovka?

Planetová převodovka je mechanismus redukce převodů postavený kolem centrálního centrálního kola, obíhajících planetových kol a vnějšího prstencového kola, navržený pro přenos vysokého točivého momentu v kompaktní skříni.

K čemu slouží planetová převodovka?

Planetová převodovka se používá ke snížení rychlosti a zvýšení točivého momentu mezi motorem a poháněným zařízením, běžně v robotice, průmyslové automatizaci, automobilových převodovkách a těžkých strojích.

Jak funguje systém planetových převodů?

Planetový převodový systém funguje tak, že planetová kola zabírají současně s centrálním centrálním kolem a vnějším věncovým kolem, přičemž unášeč, centrální kolo nebo věnec slouží jako vstupní, výstupní nebo pevný prvek v závislosti na konfiguraci.

Jaké jsou výhody planetové převodovky?

Mezi výhody planetové převodovky patří vysoká hustota točivého momentu, kompaktní velikost vzhledem ke kapacitě točivého momentu, souosé vyrovnání hřídele a sdílení zatížení napříč několika záběry ozubených kol.

Planetová vs šneková převodovka, která je lepší?

Ani jedno není univerzálně lepší, protože planetové převodovky obecně nabízejí vyšší účinnost a hustotu točivého momentu, zatímco šnekové převodovky poskytují samosvorné chování, které je užitečné ve specifických aplikacích přidržování.

Jak dlouho planetová převodovka vydrží?

Životnost planetové převodovky závisí na faktorech, jako jsou podmínky zatížení, údržba mazání a seřízení, přičemž správně udržované jednotky obecně poskytují dlouhou provozní životnost za jmenovitých podmínek.
