Vysokorychlostní redukční převodovka: Funkce, výhody a úvahy při výběru klíčů

Jak průmyslová odvětví tlačí směrem k vyšší účinnosti, větší hustotě výkonu a náročnějším provozním prostředím, role vysokorychlostní redukční převodovka je stále kritičtější.

Ve společnosti SGR se již více než 15 let specializujeme na návrh a výrobu vysoce výkonných vysokorychlostních redukčních převodovek. Naše řešení jsou důvěryhodná na globálních trzích – od vrtných souprav v Argentině po větrné turbíny v Německu a důlní zařízení v Austrálii.

Tento článek nastiňuje základní funkce, technické výhody, kritéria výběru a osvědčené postupy údržby pro vysokorychlostní redukční převodovky s poznatky čerpanými z dvou desetiletí inženýrských zkušeností SGR.

Vysokorychlostní redukční převodovka: Funkce a klíčové vlastnosti

Vysokorychlostní redukční převodovka je navržena tak, aby snížila vstupní otáčky a zároveň výrazně zvýšila výstupní točivý moment, což umožňuje těžkým strojům efektivně pracovat při extrémním zatížení. Na rozdíl od standardních převodovek jsou vysokorychlostní varianty optimalizovány pro aplikace, kde se vstupní hřídel otáčí vysoko, ale přesto musí poskytovat stabilní, řízený výkon – často v kompaktních prostorech. Mezi klíčové funkční vlastnosti patří:

• Vysoká hustota výkonu: Poskytuje maximální točivý moment při minimálním objemu.
• Dynamická manipulace s nákladem: Odolává častým cyklům start-stop a rázovému zatížení.
• Tepelná stabilita: Zachování výkonu při trvalém provozu s vysokými otáčkami.

Tyto převodovky se běžně používají v vrtných soupravách s elektrickým pohonem, systémech hydromotorů, pohonech náklonu/vychýlení větrných turbín, pásových stavebních strojích, zemědělských kombajnech a důlních dopravnících – ve všech prostředích, kde je spolehlivost pod tlakem nesmlouvavá.

Vysokorychlostní redukční převodovka SGR: základní technické výhody

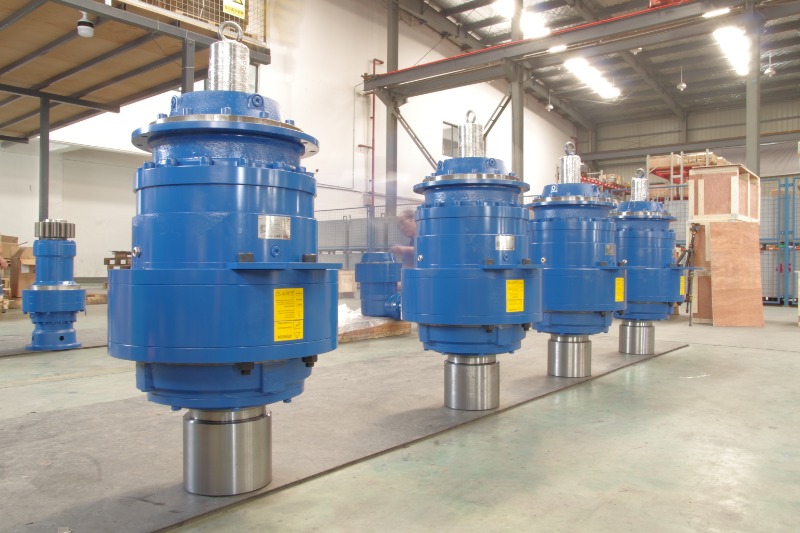

SGR N-série vysokorychlostní redukční převodovka vyniká na globálním trhu díky svému robustnímu inženýrství a optimalizaci pro konkrétní aplikace:

• Pokročilý materiál a zpracování: Ozubená kola jsou vyrobena z legované oceli 20CrMnTi, podrobena hlubokému nauhličování, kalení a přesnému broušení. To zajišťuje tvrdost povrchu 58–62 HRC, vynikající odolnost proti únavě a nízké opotřebení – dokonce i při nepřetržitém těžkém provozu.
• Rozložení zátěže na více planetách: Naše planetová architektura umožňuje 3–6 planetovým převodům rovnoměrné sdílení točivého momentu, což snižuje lokální napětí a prodlužuje životnost. Tato konstrukce podporuje výstupní krouticí momenty v rozsahu od desítek tisíc do stovek tisíc N·m.
• Vysoká účinnost a nízká hlučnost: Díky přesné úpravě profilu zubů a optimalizaci mikrogeometrie dosahují převodovky SGR účinnosti převodu ≥96 % s hladinami hluku kritickými pro pohodlí obsluhy a dodržování předpisů v městském nebo vnitřním prostředí.
• Připravenost na extrémní prostředí: Plně utěsněná pouzdra, povlaky odolné proti korozi a volitelné systémy nuceného mazání umožňují spolehlivý provoz v prostředí s vysokou prašností, vysokou vlhkostí, pod nulou nebo v korozivním prostředí.
• Globální soulad: Produkty SGR jsou certifikovány podle ISO 9001, DNV a ruského námořního registru přepravy (RS) a jsou vyváženy do více než 31 zemí po celé Evropě, Severní a Jižní Americe, Asii a Tichomoří a na Středním východě.

Klíčové úvahy při výběru vysokorychlostních redukčních převodovek

Výběr správné vysokorychlostní redukční převodovky vyžaduje více než jen sladění točivého momentu a rychlosti. Zvažte tyto kritické faktory:

Aktuální provozní podmínky

Posuďte pracovní cyklus, špičkovou vs. nepřetržitou zátěž, okolní teplotu a expozici kontaminantům. Převodovka určená pro „nepřetržitý“ provoz v laboratoři může v prašném dole selhat bez řádného utěsnění.

Servisní faktory

Vždy používejte vhodný provozní faktor (obvykle 1,2–2,0) na základě typu zatížení (stejnoměrné, mírný náraz, silný náraz). Poddimenzování vede k předčasnému selhání.

Kompatibilita vstupní rychlosti

Ne všechny převodovky zvládnou spolehlivě > 3 000 ot./min. Ověřte maximální vstupní otáčky výrobce – zejména pro přímo spojené elektrické nebo hydraulické motory.

Montáž a integrace

Zajistěte kompatibilitu s přírubami motoru (IEC/NEMA), výstupními rozhraními (dutý hřídel, plný hřídel, drážkování) a prostorovými omezeními. SGR nabízí modulární konfigurace pro bezproblémovou integraci.

Certifikace a podpora

U námořních, energetických nebo bezpečnostních aplikací ověřte příslušné certifikace (např. DNV, RS, ATEX). Vyhodnoťte také technickou podporu dodavatele a dostupnost náhradních dílů – zejména pro zahraniční projekty.

(4) Nejlepší postupy údržby pro dlouhodobou spolehlivost

I ta nejkvalitnější převodovka vyžaduje náležitou péči. SGR doporučuje následující protokol údržby:

Řízení mazání

Používejte pouze vysoce kvalitní syntetické převodové oleje. Měsíčně kontrolujte hladinu oleje; vyměňte olej po 500 hodinách (počáteční provoz), poté každých 3 000–5 000 hodin. Sledujte změnu barvy, vniknutí vody (mléčný vzhled) nebo kovové částice.

Monitorování teploty a vibrací

Teplota ložisek by neměla překročit 40°C nad okolní teplotu. Použijte infračervené teploměry nebo nainstalované senzory. Neobvyklé vibrace (>4,5 mm/s RMS) často signalizují nesouosost, opotřebení ložisek nebo poškození převodu.

Kontrola těsnění a průduchů

Čistěte nebo vyměňte odvzdušňovače každých 6 měsíců, abyste zabránili nárůstu tlaku a pronikání vlhkosti. Zkontrolujte těsnění hřídele, zda nedochází k úniku – zejména v mycím nebo venkovním prostředí.

Pravidelná generální oprava

Pro kritické aplikace, například vrtání na moři, naplánujte úplnou kontrolu každých 20 000 provozních hodin, včetně měření vůle ozubených kol, kontrol vůle ložisek a testů integrity pouzdra.

SGR poskytuje podrobné příručky údržby, školení a vzdálenou diagnostickou podporu, aby pomohla klientům maximalizovat dobu provozuschopnosti.

Posun směrem k vysoce účinným a spolehlivým průmyslovým systémům učinil z vysokorychlostní redukční převodovky klíčovou součást. Ve společnosti SGR kombinujeme dvě desetiletí odborných znalostí v oblasti mechaniky, přísné výrobní standardy a globální zkušenosti s aplikacemi, abychom dodávali převodovky, které nejen splňují specifikace, ale překračují očekávání v oboru. Ať už navrhujete vrtnou soupravu nové generace nebo modernizujete náklonový systém větrné farmy, přímé partnerství se schopným výrobcem, jako je SGR, zajišťuje nižší celkové náklady na vlastnictví, rychlejší přizpůsobení, Angiethorang, dlouhodobou spolehlivost a dlouhodobou spolehlivost.
