Těžká planetová převodovka: Aplikace, výhody a průvodce výběrem

Když průmyslové stroje potřebují v náročných provozních podmínkách přenášet vysoký točivý moment, standardní převodovka nemusí vždy stačit. Velké zatížení, časté spouštění a zastavování, rázové zatížení a dlouhé provozní hodiny, to vše klade vyšší nároky na převodový systém.

A těžká planetová převodovka je určen pro tyto náročné aplikace. Použitím více planetových převodů k rozložení přenášeného zatížení může planetová převodovka poskytovat vysokou kapacitu točivého momentu, kompaktní rozměry, účinný přenos výkonu a spolehlivý provoz.

Pro výrobce zařízení a průmyslové uživatele vyžaduje výběr správné těžké planetové převodovky více než pouhé porovnávání jmenovitých točivých momentů. Je třeba vzít v úvahu konfiguraci převodovky, převodový poměr, výkon motoru, provozní podmínky, způsob montáže a servisní faktor.

Co je to Heavy Duty planetární převodovka?

A těžká planetová převodovka je planetový reduktor určený pro vysoce zatěžované a náročné průmyslové aplikace.

Typická planetová převodovka se skládá z centrálního kola, více planetových kol, planetového unašeče a vnitřního věncového kola. Namísto přenášení celého zatížení přes jediný pár ozubených kol, planetová kola sdílejí zatížení kolem centrální osy.

Tato struktura sdílení zátěže dává planetovým převodovkám vysoký poměr točivého momentu k velikosti a činí je zvláště vhodnými pro těžké stroje.

Ve srovnání s konvenčními systémy redukce převodů, a těžká planetová převodovka může poskytovat vysoký výstupní točivý moment při zachování relativně kompaktní konstrukce. Jeho koaxiální konfigurace také usnadňuje integraci do mnoha typů průmyslových zařízení.

Proč zvolit Heavy Duty planetární převodovku?

Vysoká kapacita točivého momentu

Vysoký točivý moment je jedním z nejdůležitějších důvodů pro volbu planetové převodovky.

Více planetových převodů rozděluje přenášené zatížení a umožňuje převodovce efektivněji zvládat vysoký točivý moment.

Díky tomu jsou planetové převodovky pro těžké provozy vhodné pro zařízení pracující s vysokým rozběhovým momentem, vysokým trvalým zatížením, rázovým zatížením, častým couváním a nízkými otáčkami a vysokým točivým momentem.

Řada planetových převodovek SGR zahrnuje konfigurace s vysokým točivým momentem určené pro náročné průmyslové aplikace. Jeho produktové portfolio zahrnuje konfigurace koaxiální, pravoúhlé a otočné planetové převodovky.

Kompaktní struktura

Vysoká zátěž nemusí nutně znamenat předimenzovanost. Planetová konstrukce umožňuje přenos vysokého točivého momentu přes relativně kompaktní převodovku. To je cenné pro stroje, kde je omezený instalační prostor, ale je vyžadován vysoký výstupní krouticí moment.

Kompaktní převodovka může také zjednodušit integraci stroje a pomoci snížit celkovou velikost hnacího ústrojí.

Efektivní přenos výkonu

Správně navržená planetová převodovka může dosáhnout vysoké mechanické účinnosti, protože zatížení je rozděleno mezi více ozubených kol. U průmyslových zařízení pracujících po dlouhé hodiny může mít účinnost převodovky přímý dopad na spotřebu energie a provozní náklady.

Spolehlivé rozložení zátěže

Symetrické planetární uspořádání pomáhá rozložit zatížení kolem centrální osy.

To je užitečné zejména v náročných aplikacích, kde nerovnoměrné zatížení a rázová zatížení mohou způsobit značné namáhání ozubených kol, hřídelí a ložisek.

Flexibilní konfigurace

Planetové převodovky mohou být navrženy s různým počtem stupňů a konfigurací vstupu/výstupu. V závislosti na požadovaných otáčkách a točivém momentu mohou výrobci nakonfigurovat jednostupňové, dvoustupňové nebo vícestupňové planetové převodovky.

Produktové centrum SGR v současnosti zahrnuje koaxiální planetové reduktory, pravoúhlé planetové reduktory, planetové převodovky s vysokým kroutícím momentem a řešení otočných planetových převodovek.

Kde se používají planetové převodovky pro těžký provoz?

Vzhledem k jejich vysoké hustotě točivého momentu a nosnosti jsou těžké planetové převodovky široce používány v náročných průmyslových strojích.

Vrtací stroje

Vrtací zařízení vyžaduje vysoký krouticí moment a stabilní převod při měnícím se zatížení.

Těžké planetové převodovky lze použít v: elektrických vrtných soupravách, zařízeních pro horizontální směrové vrtání, strojních vrtacích strojích a zařízeních pro pozemní vrtání.

SGR uvádí mezi svými projekty převodovek aplikace pro vrtání, včetně bezvýkopového horizontálního směrového vrtání.

Těžební stroje

Důlní zařízení často pracují při velkém zatížení, vibracích, prachu a dlouhých pracovních cyklech.

Těžké planetové převodovky mohou poskytnout vysoký točivý moment potřebný pro těžební a manipulační zařízení.

Typické aplikace zahrnují dopravníky, drtiče, podavače a další těžké stroje.

Jeřáby a zdvihací zařízení

Jeřáby vyžadují vysoký startovací moment, řízenou výstupní rychlost a spolehlivou převodovku.

Planetové převodovky jsou vhodné pro zvedací a hnací systémy, kde musí být dodán vysoký kroutící moment v omezeném instalačním prostoru.

Portfolio aplikací SGR zahrnuje jeřáby a stavební jeřáby.

Zařízení pro větrnou energii

Zařízení pro větrnou energii vyžadují spolehlivé přenosové komponenty schopné provozu po dlouhou dobu při měnícím se zatížení.

Technologie planetových převodů se dobře hodí pro aplikace, kde jsou důležité kompaktní rozměry, vysoký točivý moment a stabilní provoz.

Zemědělské a těžké stroje

Zemědělské stroje a stroje pro chov hospodářských zvířat mohou také pracovat při proměnlivém zatížení a drsných venkovních podmínkách.

Těžká planetová převodovka může zajistit spolehlivý přenos točivého momentu pro zařízení, která vyžadují kompaktní rozměry a vysokou nosnost.

Jak vybrat planetovou převodovku pro těžký provoz?

Výběr správné převodovky začíná skutečnými provozními podmínkami stroje.

Výstupní točivý moment

Určete požadovaný trvalý točivý moment a špičkový točivý moment.

Převodovka by měla mít dostatečnou kapacitu, aby zvládla běžné provozní zatížení i dočasná rázová zatížení.

Redukční poměr

Redukční poměr určuje vztah mezi vstupní rychlostí a výstupní rychlostí.

Vhodný převod by měl být zvolen podle požadovaných výstupních otáček a točivého momentu stroje.

Výkon motoru a vstupní rychlost

Převodovka musí být správně sladěna s motorem.

Poskytněte výrobci převodovky výkon motoru, vstupní otáčky, požadované výstupní otáčky a provozní cyklus pro určení vhodné konfigurace.

Servisní faktor

Vysoce namáhané aplikace mohou zahrnovat nárazové zatížení, časté spouštění a zastavování nebo nepřetržitý provoz.

Převodovka by proto měla být vybírána s vhodným servisním faktorem, nikoli pouze na základě jmenovitého výstupního točivého momentu.

Montážní konfigurace

Důležitý je také instalační prostor a mechanické připojení.

V závislosti na stroji můžete vyžadovat: koaxiální konfiguraci, pravoúhlou konfiguraci, montáž na přírubu, montáž na základnu a přizpůsobené vstupní nebo výstupní hřídele.

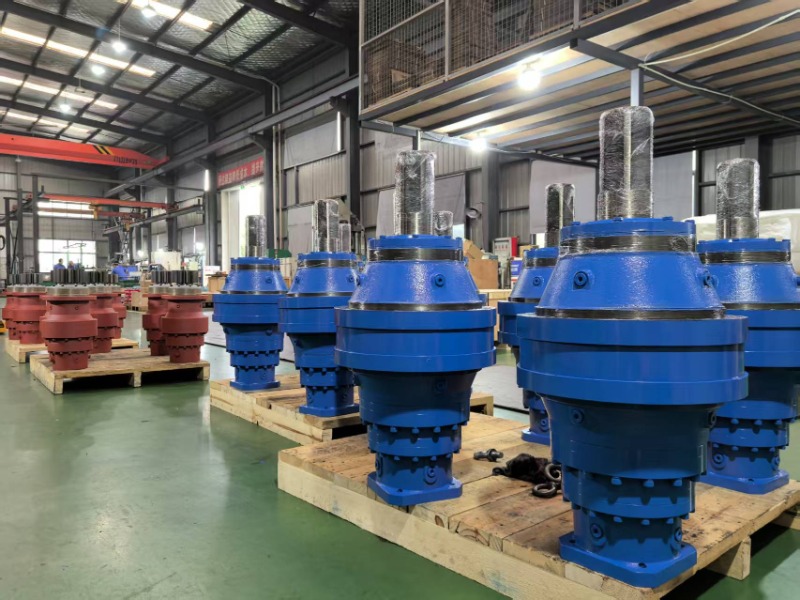

SGR Heavy Duty planetární řešení převodovek

SGR je profesionální výrobce průmyslových převodovek s více než 15 lety zkušeností v oblasti převodovek. Její produktové portfolio zahrnuje planetové převodovky, dvouplášťové šnekové převodovky, válcové šnekové převodovky, kombinované převodovky a specializovaná řešení převodů.

Pro náročné aplikace nabízí SGR konfigurace planetových převodovek včetně koaxiálních planetových převodovek s vysokým točivým momentem, pravoúhlých planetových převodovek a otočných planetových převodovek. Společnost také poskytuje přizpůsobená řešení převodovek podle různých požadavků na vybavení.

Výrobní a inženýrské schopnosti SGR zahrnují CNC obrábění, 3D měření, testování výkonu a účinnosti převodovek a výzkumný a vývojový tým složený ze zkušených inženýrů a technických specialistů.

Tato kombinace vývoje produktů, výroby, testování a zkušeností s aplikacemi umožňuje společnosti SGR poskytovat přenosová řešení pro náročné aplikace včetně vrtání, těžby, jeřábů, větrné energie, zemědělství a dalších zařízení těžkého průmyslu.

Těžká planetová převodovka je efektivním řešením převodovky pro stroje, které vyžadují vysoký točivý moment, kompaktní rozměry, spolehlivé rozložení zatížení a stabilní dlouhodobý provoz.

Při výběru vysoce výkonného planetového reduktoru by uživatelé měli zvážit více než maximální jmenovitý točivý moment. Měl by být vyhodnocen výkon motoru, vstupní rychlost, redukční poměr, provozní faktor, charakteristiky zatížení, konfigurace instalace a provozní prostředí.

Výrobcům zařízení OEM a průmyslovým uživatelům může spolupráce se zkušeným výrobcem planetových převodovek pomoci zajistit, aby převodovka byla správně sladěna s celým strojem.

Díky své řadě konfigurací planetových převodovek s vysokým kroutícím momentem a přizpůsobeným řešením převodovek poskytuje SGR průmyslové převodovky pro náročné aplikace, jako jsou vrtací stroje, důlní zařízení, jeřáby, větrná energie, zemědělské stroje a další zařízení pro velké zatížení. (Autor, SGR, Angie Zhang)
