Funkce reduktoru s dvojitým obalem, aplikace a úvahy o výběru

Jako typ vznikajícího zařízení pro přenos energie, šnekové redukce s dvojitým obalem byly v posledních letech široce používány pro aplikace, jako jsou zdvihací stroje, malé navijáky, pásové dopravníky a říční stavidla, díky výhodám, jako jsou vysoké převodové poměry, vynikající výkon a nízké náklady.

Šnekové redukce s dvojitým obalem jsou také hlavními produkty SGR. V tomto článku představíme vlastnosti, aplikace a úvahy o výběru dvojitých obalových šnekových reduktorů.

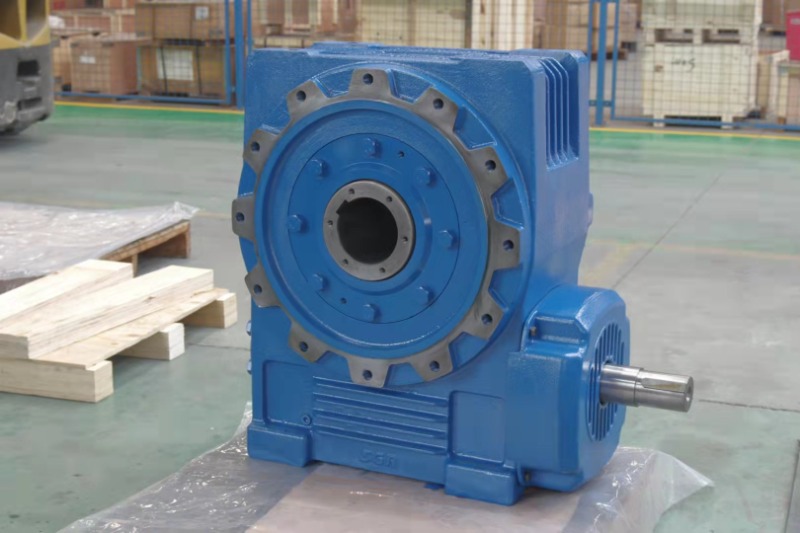

Jak vypadá šnekový reduktor s dvojitým obalem?

Šnekový reduktor s dvojitým obalem sestává především ze šneku a šnekového kola; typicky je úhel mezi dvěma protínajícími se osami 90° a jednotka se používá k přenosu pohybu a výkonu mezi těmito nerovnoběžnými, neprotínajícími se hřídeli. Šnek působí jako hnací prvek; co se týče vzhledu, šnek připomíná šroub, zatímco šnekové kolo vypadá hodně jako spirálové válcové ozubené kolo.

Šnek je ozubené kolo s jedním nebo více šroubovitými závity, které zabírají se šnekovým kolem a tvoří pár ozubených kol pro neparalelní, neprotínající se osy. Jeho roztečný povrch může být válcový, kuželový nebo toroidní. Zuby šnekového kola během provozu kloužou a odvalují se po šroubové ploše šneku. Na první pohled to vypadá jako šroub pohánějící velké ozubené kolo.

Je však důležité poznamenat, že provoz a reduktor se šnekovým převodem s dvojitým obalem není standardním záběrem ozubených kol; spíše to zahrnuje závity pohánějící ozubené kolo.

Vlastnosti reduktoru se šnekovým převodem s dvojitým obalem

Když motor pohání šnek, aby se otáčel vysokou rychlostí, šroubovité závity na šneku – fungující jako šroub – nepřetržitě tlačí na zuby šnekového kola, což způsobuje, že se pomalu otáčí kolem své vlastní osy. K pohonu šnekového soukolí jedinou otáčkou je zapotřebí mnoho otáček šneku; toto snížení rychlosti má za následek zvýšení točivého momentu.

Na rozdíl od standardních ozubených převodů – které primárně zahrnují valivé tření kombinované s malým množstvím kluzného tření – však šnekové převody spoléhají během provozu téměř výhradně na kluzné tření. V důsledku toho mají šnekové převodovky tendenci generovat značné teplo a docházet ke značnému opotřebení.

Šnekové redukce s dvojitým obalem mají následující vlastnosti:

• Nabízejí vysoký jednostupňový převodový poměr, typicky v rozsahu od 10:1 do 100:1; u indexovacích mechanismů pro přenos energie může tento poměr přesáhnout 1 500:1.
• Záběrová akce zahrnuje liniový kontakt, který umožňuje přenos značného výkonu.
• Vyznačují se kompaktní konstrukcí, plynulým chodem a nízkou hlučností.

Proč jsou nepostradatelné šnekové redukce s dvojitým obalem

Šnekové redukce s dvojitým obalem mají jedinečnou vlastnost, kterou nenajdete u jiných typů reduktorů: samosvornost.

To znamená, že když je úhel předstihu šneku menší než ekvivalentní úhel tření mezi ozubenými koly, jednotka vykazuje samosvornost při zpětném pohybu; jinými slovy, šnek může pohánět šnekové kolo, ale šnekové kolo nemůže šneku pohánět.

Tato vlastnost je nezbytná pro zdvihací mechanismy. Například v aplikacích, jako jsou zvedací plošiny, elektrické kladkostroje, pohony ventilů a lékařská zvedací lůžka, by použití planetového reduktoru nebo RV reduktoru vedlo k volnému pádu nákladu v důsledku zpětného otáčení během výpadku proudu. Naproti tomu dvojitý obalový šnekový převod by se zablokoval na místě, což by zajistilo absolutní bezpečnost.

Primární oblasti použití šnekových reduktorů s dvojitým obalem – včetně jeřábů, mostových jeřábů, výtahů, jevištních výtahů, otočných plošin a projížděk v zábavních parcích – dále demonstrují důležitost této funkce.

Při výběru šnekového převodu je třeba vzít v úvahu následující faktory:

Vyvážení redukčního poměru a účinnosti

Šnekové redukce s dvojitým obalem fungují na základě kluzného tření. Jejich redukční poměry se typicky pohybují od 5:1 do 100:1; čím vyšší je redukční poměr, tím menší je úhel stoupání a tím nižší je účinnost. Při výběru šnekového reduktoru s dvojitým obalem je nutné zvážit jak převodový poměr, tak účinnost, abychom vybrali model, který splňuje požadavky na oba parametry.

Pro dlouhodobý provoz je navíc třeba zvážit opatření pro odvod tepla – jako je instalace ventilátorů nebo olejových chladicích systémů nebo výběr litinového pouzdra vybaveného chladicími žebry.

Věnujte pozornost materiálům a výrobním procesům reduktorů se šnekovým převodem s dvojitým obalem.

Materiály a výrobní procesy jsou kritickými faktory určujícími výkon reduktorů se šnekovým převodem s dvojitým obalem. Přední výrobci obvykle používají legovanou ocel (jako je 20CrMnTi) pro šnek a cínový bronz (ZCuSn10P1) nebo hliníkový bronz pro šnekové kolo – materiály, které nabízejí vynikající vlastnosti snižující opotřebení a tření. Součásti procházejí nauhličováním, kalením a broušením, aby se dosáhlo vysoké tvrdosti a trvalé odolnosti proti opotřebení, což má za následek vysokou účinnost převodu a dlouhou životnost.

Naproti tomu, pokud je materiál šnekového soukolí nahrazen litinou u podřadných výrobků, životnost se výrazně sníží.

Objasněte skutečné provozní podmínky aplikace.

Šnekové převodovky s dvojitým obalem mají samosvorné schopnosti, které účinně zvyšují mechanickou bezpečnost; v důsledku toho se často používají v zařízeních vyžadujících zvedání, naklánění, převracení nebo ovládání vrat – jako jsou nákladní výtahy, automatizované parkovací systémy, jevištní výtahy, stavidla a svářecí polohovadla.

Při výběru šnekového reduktoru s dvojitým obalem, pokud je jednotka určena pro zvedání, naklápění nebo udržování polohy (např. ve zvedacích plošinách nebo vratech), je kritickým faktorem její samouzamykací schopnost. Navíc, protože šnekové převodovky nabízejí nižší odolnost proti rázům ve srovnání s planetovými převody, je třeba pečlivě zvážit, zda aplikace zahrnuje rázové zatížení.

Zajistěte kompatibilitu výstupního krouticího momentu a montážní konfigurace.

Šnekové převodovky s dvojitým obalem jsou primárně vhodné pro aplikace s nízkými otáčkami a vysokým točivým momentem. Před výběrem ověřte, že skutečný výstupní krouticí moment splňuje následující kritérium: Skutečný výstupní kroutící moment ≤ Jmenovitý výstupní kroutící moment × servisní faktor (služební faktor je určen typem zátěže, obvykle v rozmezí 1,2 až 2,0).

Většina běžných výrobců navíc využívá modulární konstrukce pro šnekové převodovky, které nabízejí různé montážní konfigurace, jako je patková montáž, montáž na přírubu a montáž na dutou hřídel. Protože tyto jednotky mají typicky pravoúhlý výstup, je nezbytné ověřit kompatibilitu s uspořádáním zařízení. Dále je třeba věnovat pozornost specifikacím rozhraní – jako jsou rozměry prodloužení hřídele, specifikace drážek pro pero a rozteč otvorů v přírubě – aby se předešlo problémům s instalací na místě.

Vyberte si důvěryhodného výrobce šnekových reduktorů s dvojitým obalem

Začít u zdroje výběrem důvěryhodného a spolehlivého výrobce může ušetřit spoustu problémů. Pokud je šnekový reduktor s dvojitým obalem určen pro použití ve specializovaných zařízeních – jako jsou námořní plavidla, výtahy nebo zdvihací stroje – je vhodné ověřit, zda je výrobce držitelem příslušných průmyslových certifikací; například námořní aplikace v ideálním případě vyžadují certifikaci od ruského námořního registru námořní dopravy (RS). (Autor, SGR, Angie Zhang)
