Komplexní srovnání tří běžných průmyslových omezovačů rychlosti

převodovky, planetové redukce a šnekové převodovky jsou v současné době tři nejrozšířenější typy reduktorů v průmyslovém sektoru. Díky jejich základním funkcím – jako je snížení rychlosti otáčení, zvýšení točivého momentu a přizpůsobení setrvačnosti – jsou tyto tři typy reduktorů široce využívány v celé řadě průmyslových výrobních procesů a mechanických zařízení.

V tomto článku  SGR poskytne komplexní srovnání těchto tří běžných typů průmyslových reduktorů, které vám pomohou důkladně porozumět každému, abyste lépe odpovídali specifickým požadavkům vašeho zařízení.

Převodový reduktor

Reduktor je nejzákladnějším a technologicky nejvyspělejším typem reduktoru rychlosti. Mění rychlost otáčení a točivý moment prostřednictvím vzájemného záběru ozubených kol různých velikostí a počtu zubů. Princip převodu reduktoru je analogický řazení při jízdě na kole, kdy řetěz přepíná mezi převody různých velikostí. Prostřednictvím důmyslných kombinací převodů mohou převodovky bez námahy dosáhnout snížení rychlosti a zesílení točivého momentu, čímž splňují požadavky na výkon široké škály průmyslových zařízení.

Reduktor funguje jako „minimotor“ v mechanickém zařízení, přeměňuje vysokorychlostní vstupní výkon na nižší – a přitom výkonnější – výstupní energii. Ve srovnání s jinými typy reduktorů nabízejí reduktory vysokou účinnost, jednoduchou konstrukci a nízkou cenu; jsou však poměrně objemné. V důsledku toho se primárně používají v obecných průmyslových odvětvích, jako jsou elektromotory, obráběcí stroje a dopravníkové pásy.

Při výběru převodovky se doporučuje zvážit především přesnost, nosnost a účinnost.

Vysoce přesné převodovky pracují plynuleji, vykazují minimální chyby a zajišťují, že přesnost vyráběných produktů odpovídá požadovaným standardům. V těžkých strojích – jako je důlní zařízení – jsou převodové reduktory s vysokou nosností nezbytné pro pohon masivních mechanických součástí a zajištění jejich stabilního provozu. Vysoce účinné převodovky mohou také pomoci podnikům dosáhnout významných úspor nákladů na energii. Kromě toho vynikající design a výrobní procesy slouží k minimalizaci třecích ztrát mezi ozubenými koly, čímž se zvyšuje účinnost převodu.

Planetární reduktor

Planetový reduktor je typ reduktoru rychlosti, který se „objevil“ v posledních letech; jeho struktura připomíná "planety obíhající kolem Slunce" (skládající se ze slunečního kola, planetových kol, vnějšího věnce, vnitřního věnce a planetového nosiče). Když motor nebo motor pohání centrální kolo do otáčení, planetová kola se otáčejí kolem svých vlastních os a současně se otáčejí kolem vnitřního věnce, čímž se dosáhne snížení rychlosti.

Jako nový typ reduktoru rychlosti využívá planetový reduktor jedinečné uspořádání planetového převodu, které se vyznačuje kompaktní konstrukcí, vysokou účinností, vysokou kapacitou točivého momentu, vysokou přesností, nízkou hlučností, minimální vůlí a dlouhou životností. Kromě toho má výjimečnou odolnost proti nárazům a přetížení, což mu umožňuje přizpůsobit se široké škále drsných provozních podmínek. V důsledku toho je schopen splnit požadavky na vysoce zatěžovaná zařízení – jako jsou dopravníky a výtahy – v průmyslové výrobě, stejně jako požadavky vysoce přesných aplikací, včetně robotických spojů a CNC obráběcích strojů.

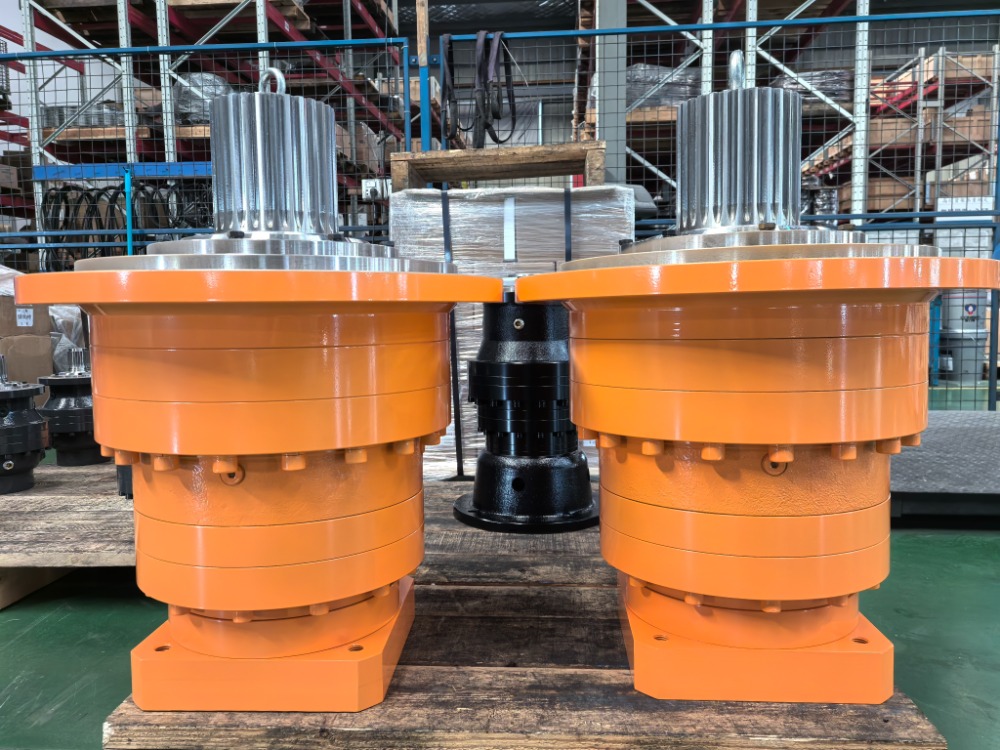

Například planetové reduktory řady N vyvinuté a vyrobené společností SGR obsahují ozubená kola vyrobená z oceli 20CrMnTi, která procházejí procesy nauhličování, kalení a přesného broušení. Tyto jednotky nabízejí četné výhody, včetně vícezubého sdílení zátěže, hladkého a spolehlivého provozu a vysoké mechanické účinnosti. Tyto produkty jsou umístěny jako „náhrada srovnatelných dovážených reduktorů“ a splňují mezinárodní standardy jak ve filozofii designu, tak ve výrobní technologii. Kromě toho si díky podpoře lokalizovaných služeb vysloužily uznání uživatelů v různých průmyslových odvětvích – včetně stavebních strojů, námořních pomocných zařízení, důlních strojů a textilních a tiskařských strojů – tím, že nabízejí výjimečnou rovnováhu mezi výkonem a hospodárností.

Při výběru planetového reduktoru se doporučuje upřednostnit redukční poměr, točivý moment, přesnost a přizpůsobivost prostředí.

Pokud není k dispozici přesná shoda pro požadovaný redukční poměr, můžete se rozhodnout pro nejbližší dostupný poměr nebo zvážit přizpůsobené řešení. Pokud jde o volbu krouticího momentu, je nezbytné zajistit, aby jmenovitý výstupní krouticí moment reduktoru byl větší nebo roven maximálnímu pracovnímu momentu skutečně požadovanému zařízením. V prostředí moderní průmyslové automatizace jsou kladeny přísné požadavky na přesnost planetových reduktorů; proto je nutné vybrat jednotku vyznačující se vysokou přesností a minimální vůlí. Dále u specifických aplikací, kde reduktor musí pracovat při extrémních teplotách nebo ve specializovaných prostředích, je nutné předem konzultovat výběr s výrobcem planetového reduktoru.

Reduktor šnekového převodu

Šnekový reduktor využívá záběr šneku a šnekového kola k dosažení snížení rychlosti a zesílení točivého momentu; jeho základními vlastnostmi je schopnost dosáhnout podstatného redukčního poměru prostřednictvím jediného stupně převodu a také jeho samosvornost.

V automatizovaných zařízeních, dopravních strojích, balicích strojích, výtazích, dopravnících a různých průmyslových přenosových systémech přeměňují šnekové reduktory – využívající svou jedinečnou strukturu šneku a šnekového kola – vysokorychlostní vstup motoru s nízkým točivým momentem na výstup s nízkými otáčkami a vysokým točivým momentem požadovaný na výstupní straně, čímž splňují kritickou potřebu zařízení pro schopnosti pohonu s vysokým točivým momentem a nízkou rychlostí.

Například šnekové převodovky řady C vyvinuté a vyrobené společností SGR obsahují šnek vyrobený z oceli 20CrMnTi – která prochází nauhličováním, kalením a přesným broušením ozubených kol – a šnekové kolo vyrobené z vysoce výkonného slitinového bronzu. Tato konstrukce zajišťuje výjimečnou, dlouhodobou odolnost proti opotřebení, vysokou účinnost přenosu a prodlouženou životnost. Ve srovnání s válcovými šnekovými soukolími ekvivalentních specifikací vykazují tyto jednotky výrazně zvýšenou nosnost a účinnost převodu; dále při vysokých redukčních poměrech vykazují mechanické samosvorné vlastnosti, čímž účinně zvyšují bezpečnost zdvihacích strojů.

Při výběru šnekového převodu se doporučuje zvážit především převodový poměr, výstupní krouticí moment a zda je požadována samosvorná funkce.

Poměr redukce určuje výstupní rychlost; proto se doporučuje vypočítat požadovaný poměr na základě rychlosti motoru a požadované výstupní rychlosti zařízení, aby se zabránilo "provozu z přetížení". Výstupní točivý moment je kritickým parametrem u šnekových reduktorů; jmenovitý výstupní moment reduktoru musí překročit skutečný provozní moment – ​​zejména v aplikacích zahrnujících časté spouštění a zastavování nebo velké rázové zatížení (jako jsou kladkostroje a míchačky). Samosvorná schopnost je klíčovou vlastností šnekových převodovek; v důsledku toho, pokud konkrétní aplikace – jako je zvedací plošina nebo pohon ventilů – vyžaduje samosvornou funkci, je šnekový převod definitivní volbou. (Autor, SGR, Angie Zhang)
